LM2596S-ADJ: регулируемый понижающий модуль
Четырёхконтактный модуль с LM2596S-ADJ и подстроечным резистором
Понижение постоянного напряжения для питания маломощных устройств и макетов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Четырёхконтактный модуль с LM2596S-ADJ и подстроечным резистором
Плата на LM2596S-ADJ преобразует постоянное напряжение в более низкое. В статье рассматривается обычное исполнение с IN+/IN−, OUT+/OUT− и одним регулятором напряжения, без дисплея и отдельной регулировки тока. Производитель готовой платы не установлен; Texas Instruments выпускает микросхему, а не все модули с этой надписью.
Число 3 А в документации относится к правильно спроектированному преобразователю на LM2596. Оно не подтверждает непрерывный ток неизвестной платы: результат ограничивают дроссель, диод, конденсаторы, разводка и охлаждение. Входной и выходной пределы модуля тоже могут быть ниже пределов IC. Это не зарядное устройство, не гальваническая развязка и не стабилизатор тока для светодиода. Защиту от переполюсовки и обратного питания по выходу нельзя считать встроенной без схемы конкретной платы.

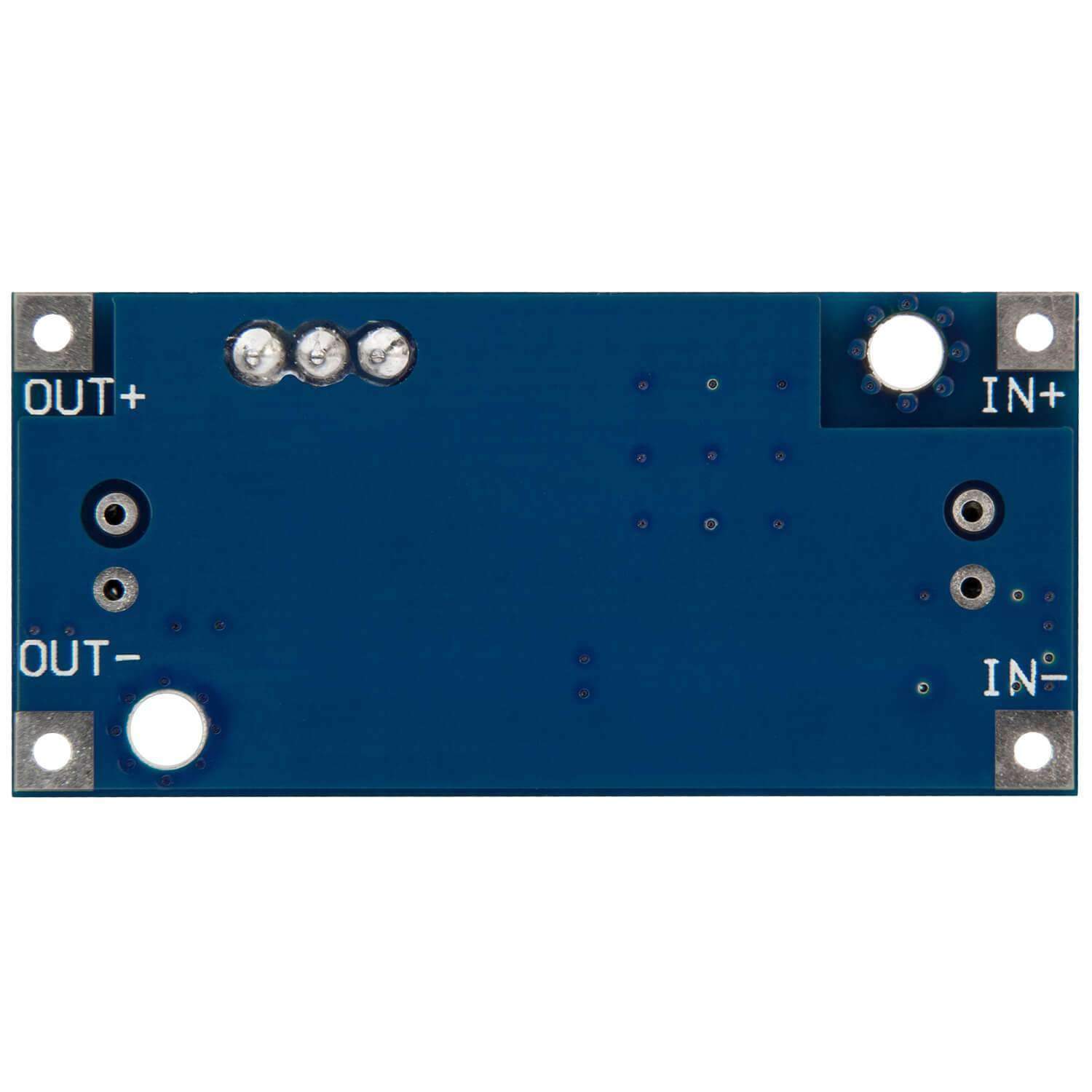

Фотографии выбранного исполнения LM2596S: AZ-Delivery. Обложка показывает верх платы, отдельное изображение и схема клемм — вид снизу; не переносите левую и правую стороны между этими видами без проверки. SLDV LAB удалил фон и выполнил пропорциональное масштабирование, сохранив реальные компоненты и надписи. Разрешение на повторное использование этих фотографий не установлено; открытая лицензия не заявляется.
Референс семейства: четырёхконтактный регулируемый LM2596S-модуль AZ-Delivery. Обложка показывает верх платы; отдельное фото и схема клемм показывают вид снизу с читаемыми IN+/IN−/OUT+/OUT−. Характеристики микросхемы не являются гарантией тока готовой платы.
Фото: AZ-Delivery, https://www.az-delivery.de/en/products/lm2596s-dc-dc-step-down-modul-1 . Оригиналы: http://www.az-delivery.de/cdn/shop/products/lm2596s-dc-dc-netzteil-adapter-step-down-modul-567108.jpg?v=1679402383 ; https://www.az-delivery.de/cdn/shop/products/lm2596s-dc-dc-netzteil-adapter-step-down-modul-361372.jpg . SLDV LAB удалил исходный фон, сохранил полные реальные детали платы и выполнил равномерное масштабирование. Схема клемм составлена по фотографии нижней стороны и официальной распиновке AZ-Delivery: https://cdn.shopify.com/s/files/1/1509/1638/files/LM2596S_DC-DC_Netzteil_Adapter_Step_down_Modul_Pinout.pdf?v=1609153990 . Разрешение на повторное использование фотографии не установлено; открытая лицензия не заявляется.
Характеристики
- Преобразование
- Buck, только понижение
- Регулировка
- Подстроечный резистор напряжения
- Рабочий VIN микросхемы, не паспорт платы
- 4.5–40 В
- Типовая частота LM2596
- 150 кГц
- Непрерывный ток готового модуля
- Не установлен без спецификации платы и тепловой проверки
- Гальваническая развязка
- Нет
- Питание модуля
- Пример: 12 В DC на входе, выход настроен на 5,0 В; для самой LM2596 рабочий VIN 4,5–40 В, но предел платы проверяют отдельно. Логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| IN+ | Плюс лабораторного источника 12 В | Только изолированный низковольтный DC; ограничение тока 0,2 А для первого включения. |
| IN− | Минус источника | Общая земля выбранной неразвязанной схемы. |
| OUT+ | Плюс мультиметра; затем резистор 100 Ом / 1 Вт | Настроить 5,0 В до подключения нагрузки. |
| OUT− | Минус мультиметра и второй вывод резистора | Микроконтроллер в первом тесте не подключён. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать модуль LM2596S-ADJ. Сначала уточни фото обеих сторон, маркировку, источник, требуемое напряжение, постоянный и пусковой ток нагрузки и охлаждение. Раздели пределы IC и готовой платы. Дай точное низковольтное подключение, настройку без нагрузки, защиту от переполюсовки и обратного питания, расчёт тепла и проверку пульсаций. Не назначай 3 А непрерывно без доказательств. Если нужна зарядка аккумулятора или питание мощного LED, проверь необходимость отдельного контроллера. Код не нужен.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход теста
12 В DCНе универсальный диапазон платы; её конденсаторы и IC должны допускать этот вход.
- Выход теста
5,0 ВНастроить мультиметром без целевого устройства.
- Пробная нагрузка
100 Ом, не менее 1 ВтПри 5 В: 50 мА и 0,25 Вт; резистор может нагреваться.
Низковольтный стенд: 12 → 5 В
text1. Без питания проверить маркировку LM2596S-ADJ, полярность клемм, отсутствие замыканий и допустимое напряжение конденсаторов.
2. Подключить источник 12 В с ограничением 0,2 А к IN. На OUT подключить мультиметр в режиме измерения напряжения.
3. Включить и изолированной отвёрткой установить 5,0 В. Если напряжение не меняется или источник сразу ограничивает ток, выключить и проверить плату.
4. Выключить питание, подключить резистор 100 Ом / 1 Вт к OUT. Включить и проверить напряжение, отсутствие его нарастания, запаха и быстрого перегрева.
5. До питания реального устройства проверить пуск, сброс нагрузки и нагрев при его токе, при необходимости осциллографом. Использовать рассчитанный входной предохранитель и защиту от переполюсовки.
6. Не питать ту же шину одновременно от USB компьютера и преобразователя. Не соединять вход и выход с сетью переменного тока.Предлагаемый первичный тест, а не отчёт об испытании. Нагрузка 50 мА не подтверждает возможность работы на 3 А. Прошивка и библиотеки не требуются.
