AMS1117-3.3: линейный стабилизатор на модуле

Фиксированный AMS1117-3.3, плата с IN, GND и OUT

Получение 3,3 В из 5 В для небольшой электронной нагрузки.

Автор: SLDV LAB

Опубликовано 7 октября 2026 г. · Обновлено 7 октября 2026 г.

СложностьСредне

Advanced Monolithic Systems: оригинальный AMS1117 datasheet, копия у LCSC

Проекты с компонентом

О МОДУЛЕ

Что делает Фиксированный AMS1117-3.3, плата с IN, GND и OUT

Модуль с AMS1117-3.3 — простой линейный стабилизатор с фиксированным выходом. Лишнее напряжение преобразуется в тепло, поэтому он удобен для небольших токов и умеренной разницы входа/выхода. Это не импульсный DC-DC и не преобразователь логических уровней.

Под обозначением 1117 существуют разные производители и ревизии. Требования к конденсаторам, предельному входу, dropout и току нужно брать из документации именно установленного IC. Ссылка на оригинальную AMS1117 не подтверждает происхождение безымянной платы. Регулятор должен иметь необходимые входные и выходные конденсаторы; их тип и ESR важны для устойчивости.

Тепловая оценка начинается с (VIN − VOUT) × IOUT, с дополнительными потерями собственного потребления. Даже 12 → 3,3 В при 100 мА даёт около 0,87 Вт только на основном токе, что много для маленькой платы. Надпись 800 мА или 1 А на IC не означает такой ток без радиатора. С одного Li-ion элемента стабильные 3,3 В во всём разряде не гарантируются из-за необходимого запаса входного напряжения.

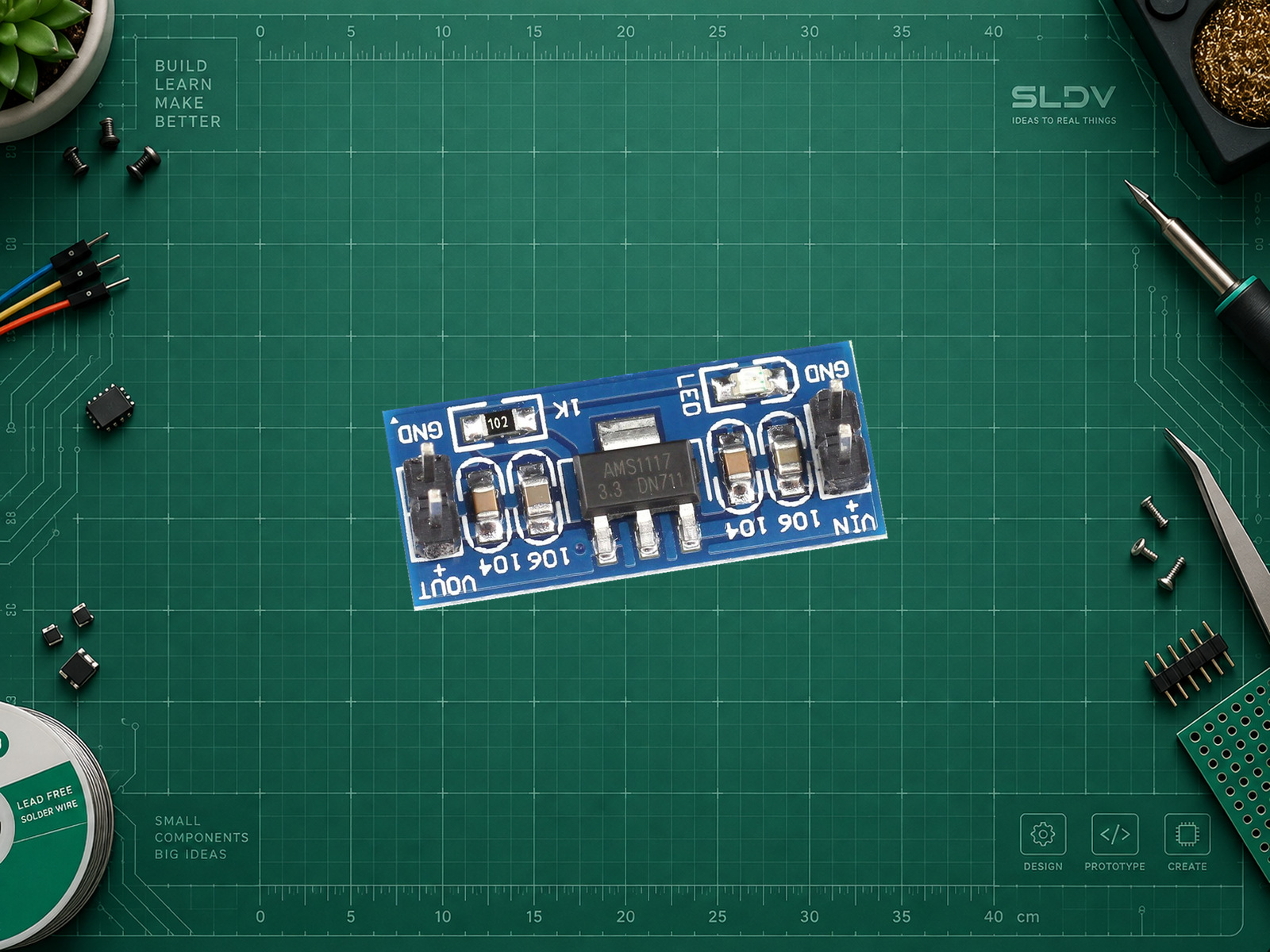

Модуль с маркировкой AMS1117-3.3, две пары контактов VIN/GND и VOUT/GND. Изготовитель установленной микросхемы отдельно не подтверждён; ток и предельный вход проверяются для конкретной платы.

Источник фотографии: https://www.eelectronicparts.com/products/5pcs-ams1117-3-3-3-3v-step-down-linear-voltage-regulator-module-6-12v-in-3-3v . Оригинал: https://www.eelectronicparts.com/cdn/shop/products/544d44e8-da64-5f40-b126-9682b344852d_1024x1024.jpg?v=1651110707 . SLDV LAB удалил исходный фон и выполнил пропорциональное масштабирование; реальные детали и надписи сохранены. Схема первого подключения составлена SLDV LAB по маркировке выбранного исполнения и процедуре карточки. Условия повторного использования фотографии не установлены; открытая лицензия не заявляется.

Характеристики

Тип: Линейный LDO
Номинальный фиксированный выход: 3.3 В
Вход предлагаемого стенда: 5 В
Регулируемый выход выбранной версии: Нет
Ток готового модуля: Ограничен теплоотводом; универсальное значение не заявлено
Преобразователь логических уровней: Нет
Питание модуля: Пример: вход 5,0 В DC, фиксированный выход 3,3 В. Верхний предел входа и допустимый ток определяют по установленному IC и компонентам платы; логического интерфейса нет.

ПРАКТИКА

Подключение

Контакт модуля	Контакт платы	Назначение
IN / VIN	Плюс лабораторного источника 5 В	Первый тест с ограничением 0,1 А; проверить надписи именно на плате.
GND	Минус источника и общий провод нагрузки	Распиновку корпуса IC не переносить на разъём готового модуля.
OUT / 3V3	Плюс мультиметра; затем резистор 100 Ом / 0,5 Вт	Выход стабилизатора; не соединять параллельно с другим источником 3,3 В.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать модуль AMS1117-3.3. Уточни изготовителя и полную маркировку IC, схему платы и конденсаторы, диапазон входа, постоянный и пиковый ток, температуру и охлаждение. Дай подключение IN/GND/OUT именно этой платы, проверку 5 → 3,3 В и расчёт тепла с dropout и обратным током. Не считай 1 А гарантированным током модуля и не предлагай LDO как преобразователь логики. Если тепловой режим не подходит, объясни требования к альтернативному DC-DC.

Библиотеки

Ссылки на библиотеки для этой модели ещё не добавлены.

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Вход первого теста: 5,0 В DC
Источник с ограничением 0,1 А.
Ожидаемый выход: 3,3 В
Проверить без конечного устройства и под нагрузкой.
Нагрузка теста: 100 Ом, не менее 0,5 Вт
При 3,3 В около 33 мА; основной нагрев регулятора около 0,056 Вт плюс собственное потребление.

Проверка 5 → 3,3 В на малом токе

text

1. Без питания проверить суффикс 3.3, маркировку IN/GND/OUT, полярность конденсаторов и наличие необходимых компонентов по datasheet установленного IC.
2. Подключить источник 5,0 В / ограничение 0,1 А ко входу, мультиметр к выходу. Не подключать микроконтроллер.
3. Включить и проверить выход около 3,3 В. При неправильном напряжении, ограничении тока или нагреве выключить и проверить монтаж и вариант регулятора.
4. Выключить, подключить 100 Ом / 0,5 Вт, повторить измерение и оценить нагрев. При доступном осциллографе проверить отсутствие генерации и пульсаций.
5. Для реальной нагрузки рассчитать потери, проверить температуру при максимальном входе и токе, обеспечить теплоотвод либо выбрать подходящий buck-преобразователь.
6. Не подавать напряжение на выход при выключенном входе без проверки защиты от обратного тока. Не питать одну 3,3-вольтовую шину одновременно от двух регуляторов.

Предлагаемая процедура без программного управления, физически не испытанная. Низкотоковый тест не устанавливает максимальный ток платы.
