DW01A + 8205A: защита одного Li-ion элемента
Отдельная 1S-плата защиты DW01A с двойным MOSFET 8205A
Аварийное отключение одного Li-ion/LiPo элемента при части опасных режимов.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Отдельная 1S-плата защиты DW01A с двойным MOSFET 8205A
Небольшая плата DW01A + 8205A следит за напряжением одного элемента и падением напряжения на токовом пути. Контроллер управляет парой MOSFET и может разомкнуть зарядный или разрядный путь. Это только защита: она не формирует алгоритм CC/CV, не повышает напряжение до 5 В и не измеряет остаточную ёмкость.
Защитные пороги — аварийные, а не рекомендуемые рабочие значения аккумулятора. У оригинальной Fortune DW01A типовой порог перезаряда 4,30 В и переразряда 2,40 В; нормальная зарядка подходящего элемента должна завершаться своим зарядным контроллером на 4,2 В. Рабочее отключение устройства следует назначать по datasheet элемента, не доводя его регулярно до аварийного порога.
Ток отсечки определяется сопротивлением MOSFET и схемой платы, а не одной надписью DW01A. Температура, напряжение элемента и варианты 8205A влияют на результат. Для неизвестного модуля нельзя заявлять непрерывные 3/5 А. При обходе P− внешним проводом к B− защита может перестать работать. Обратную полярность подключения элемента и контроль его температуры нельзя считать защищёнными без схемы.

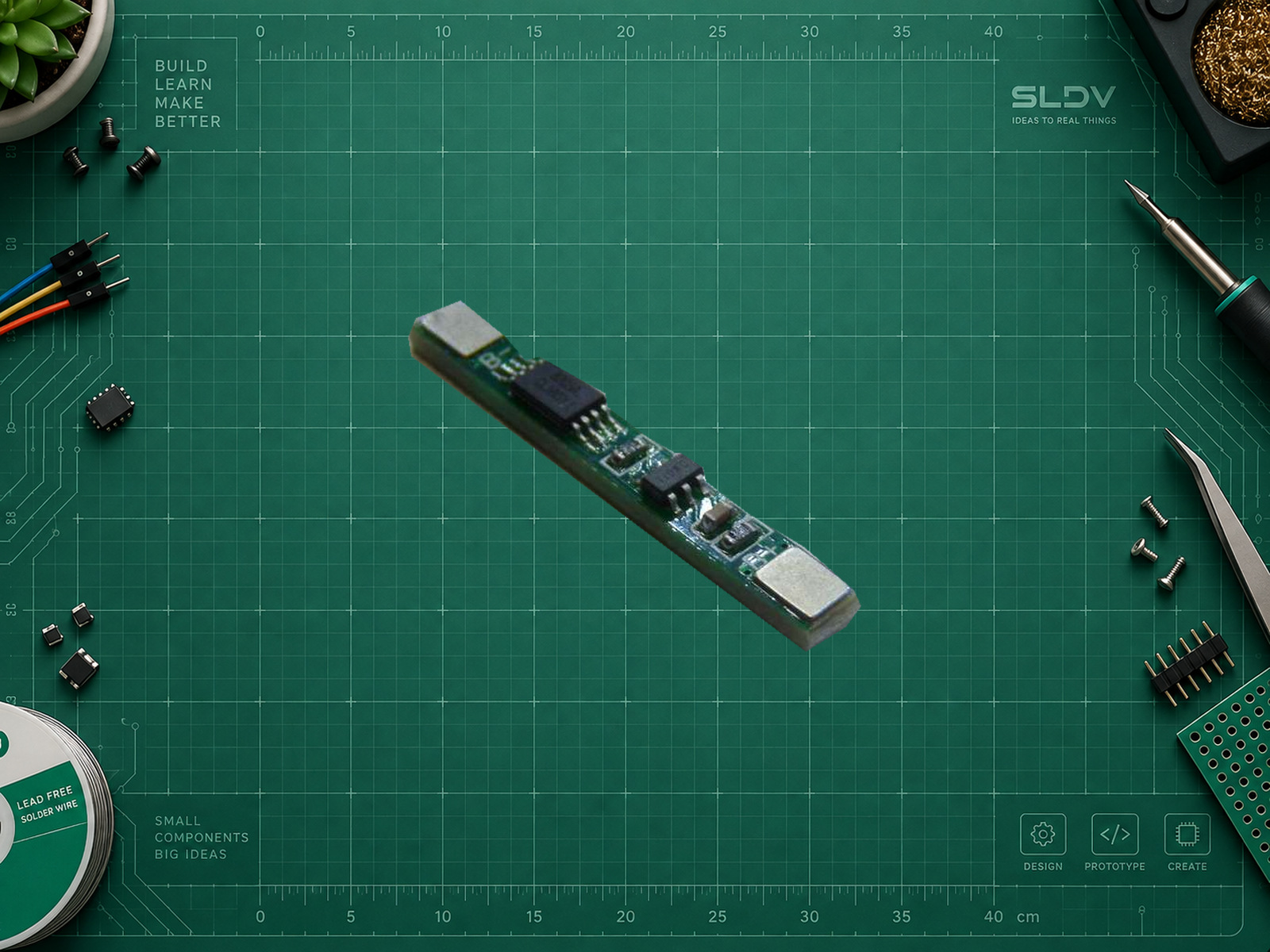

Одноэлементная плата защиты, описанная Gogo:Tronics как DW01A +8205. Контакты B относятся к элементу, P к защищённой внешней цепи. Это защита, а не зарядный контроллер; универсальный допустимый ток не заявляется.
Источник фотографии: https://sparks.gogo.co.nz/catalog/Batteries-and-Charging-257/Protection-247/1S-Single-Cell-Lithium-Ion-Protection-Board-3A-Peak-959.html?SuID=1461 . Оригинал: https://d2x7gdstplisc7.cloudfront.net/.tmp/assets/_site_/images/products/battery/single-dw01/1200x/padded/1200x/FFFFFF/P1040361.jpg . SLDV LAB выделил целый показанный модуль, удалил фон и выполнил равномерное масштабирование; реальные детали и маркировка сохранены. Схема соединений составлена по обозначениям выбранной платы и документированному примеру карточки. Разрешение на повторное использование фото не установлено; открытая лицензия не заявляется.
Характеристики
- Количество последовательных элементов
- 1
- Функция
- Защита без зарядки
- Контроллер CC/CV на этой плате
- Нет
- Типовой порог перезаряда Fortune DW01A
- 4.3 В
- Типовой аварийный порог переразряда Fortune DW01A
- 2.4 В
- Непрерывный ток модуля
- Не определён по маркировке IC
- Питание модуля
- Один согласованный Li-ion/LiPo элемент с зарядным пределом 4,2 В; тест от источника-симулятора 3,7 В. Выход P+/P− передаёт напряжение элемента, не стабилизирует его.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| B+ | Плюс источника-симулятора 3,7 В | Первый тест без настоящего аккумулятора, ограничение 50 мА. |
| B− | Минус источника-симулятора | Только сторона аккумулятора; не соединять внешней перемычкой с P−. |
| P+ / OUT+ | Плюс мультиметра и резистора 1 кОм | Функциональные имена; подтвердить реальные обозначения по схеме платы. |
| P− / OUT− | Минус мультиметра и второй вывод резистора | Зарядное устройство в этом тесте не подключено. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги применить плату 1S DW01A + 8205A. Уточни производителя и маркировку контроллера/MOSFET, фото и схему платы, модель и химию элемента, зарядное устройство, ток и пуск нагрузки. Не считай защиту зарядкой. Раздели аварийные пороги DW01A и рабочие пределы элемента, проверь токовый путь P/B, отсутствие обхода защиты, необходимость предохранителя и термоконтроля. Дай безопасный тест на симуляторе без провокации аварий на настоящем аккумуляторе.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Первый тест
3,7 В DC, ограничение 50 мАТолько проверка прохождения питания; зарядный источник отсутствует.
- Пробная нагрузка
1 кОм, не менее 0,25 ВтТок около 3,7 мА; не тест номинального тока защиты.
- Рабочий предел элемента
По паспорту выбранного аккумулятораПороги DW01A не заменяют рекомендуемые границы разряда/заряда элемента.
Проверка платы защиты без аккумулятора
text1. Обесточить плату, прочитать DW01A и 8205A, найти документированные B и P. Не определять полярность по форме платы.
2. Установить лабораторный источник на 3,7 В с ограничением 50 мА; при выключенном выходе подключить его к B+/B−.
3. Подключить к P+/P− мультиметр и резистор 1 кОм / 0,25 Вт. Включить источник и проверить прохождение напряжения без нагрева.
4. Если выход отсутствует, остановиться и проверить процедуру активации конкретного модуля, назначение выводов и монтаж. Не обходить MOSFET перемычкой.
5. Испытания порогов проводить только отдельным квалифицированным стендом с симулятором элемента, по datasheet. Не перезаряжать, не глубоко разряжать и не коротить настоящий элемент ради теста.
6. Для эксплуатации подобрать совместимый зарядный контроллер, предохранитель и элемент, затем проверить суммарные токи и тепловой режим всей сборки.Предлагаемый тест нормального режима, а не проверка всех защит. Для него не нужны MCU, прошивка или библиотеки; физическое испытание не выполнялось.
