IP5306: модуль питания power bank
Автономная плата на обычном IP5306 для 1S Li-ion 4,2 В, без I²C
Заряд совместимого аккумулятора и получение 5 В для переносного электронного устройства.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Автономная плата на обычном IP5306 для 1S Li-ion 4,2 В, без I²C
IP5306 объединяет зарядный тракт, повышающий преобразователь и управление power bank. Карточка относится к автономной плате с аккумуляторными B+/B−, входом USB 5 В, выходом 5 В и кнопкой. Выбрана версия для одного Li-ion/LiPo элемента с зарядом до 4,2 В; точную модификацию и её зарядный ток проверяют до подключения аккумулятора.
Обычный IP5306 не следует путать с заказным IP5306_I2C. Возможность менять регистры на M5Stack не означает, что произвольный модуль поддерживает эту шину. Для автономного исполнения прошивка не нужна, а количество светодиодов и функции кнопки определяются схемой платы.
У многих плат с этой микросхемой есть автоматическое отключение при малой нагрузке. Это важно для датчиков, которые большую часть времени спят: средний малый ток может выключить питание устройства. Поддержание выхода и режим работы во время зарядки нужно проверять для конкретной ревизии. Даже возможность одновременной работы не гарантирует бесшовное UPS-переключение без провала напряжения.
Паспортные токи IC не подтверждают непрерывную мощность готовой платы. Нужны согласованные токи аккумулятора, зарядки, разъёмов, дросселя и охлаждения. Защита IC также не заменяет проверку безопасности всей аккумуляторной сборки.

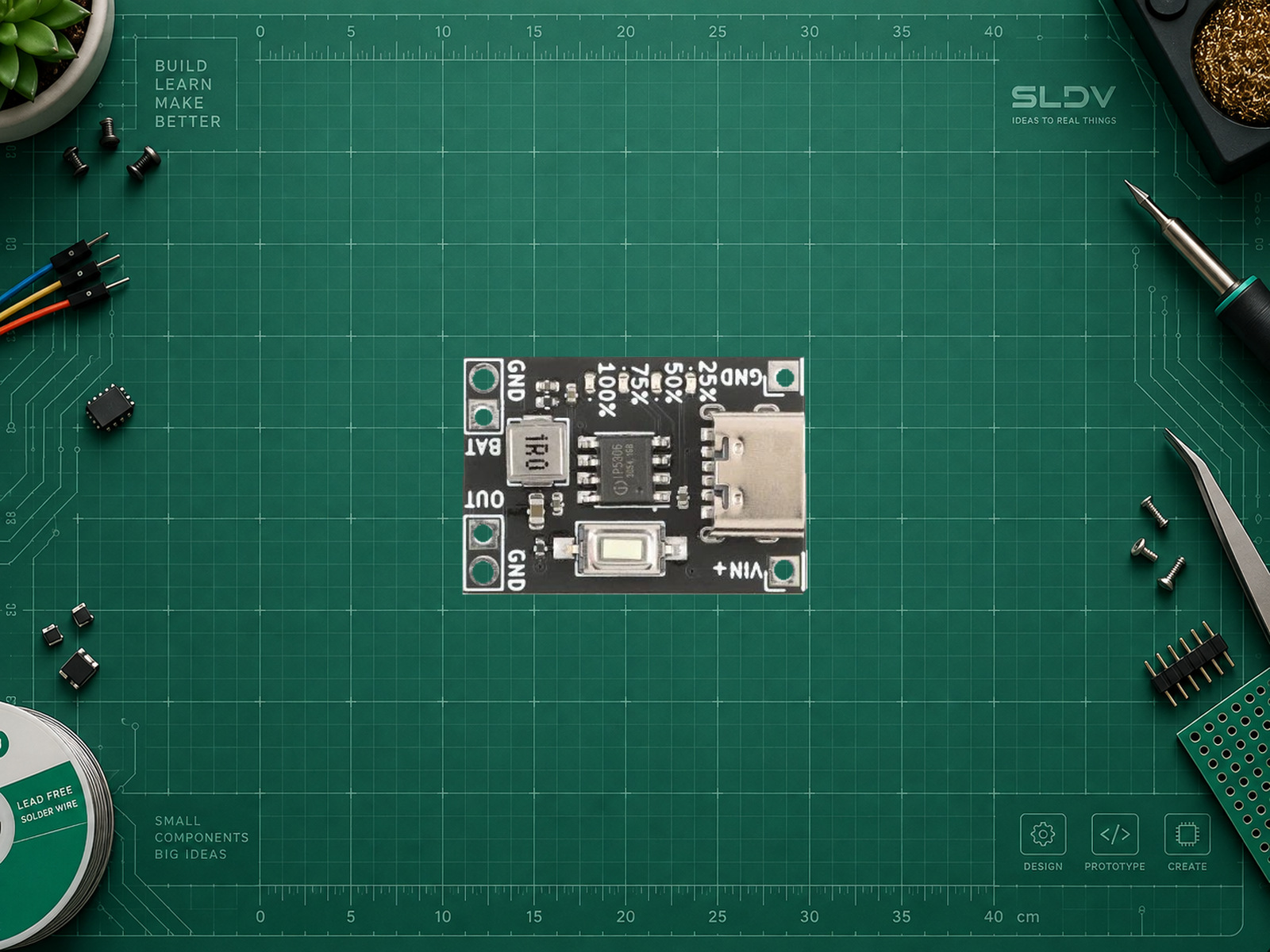

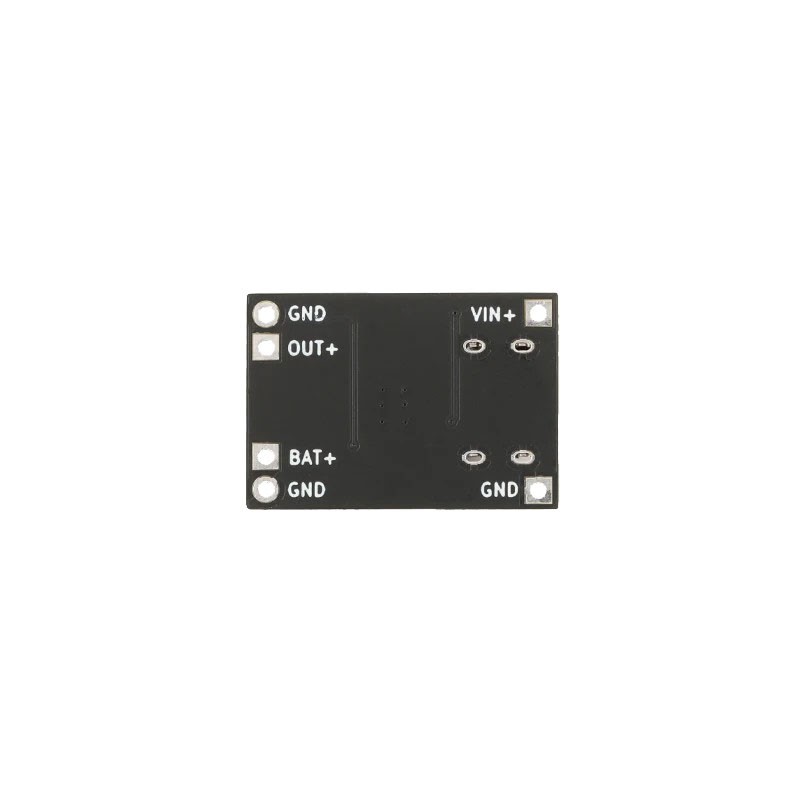

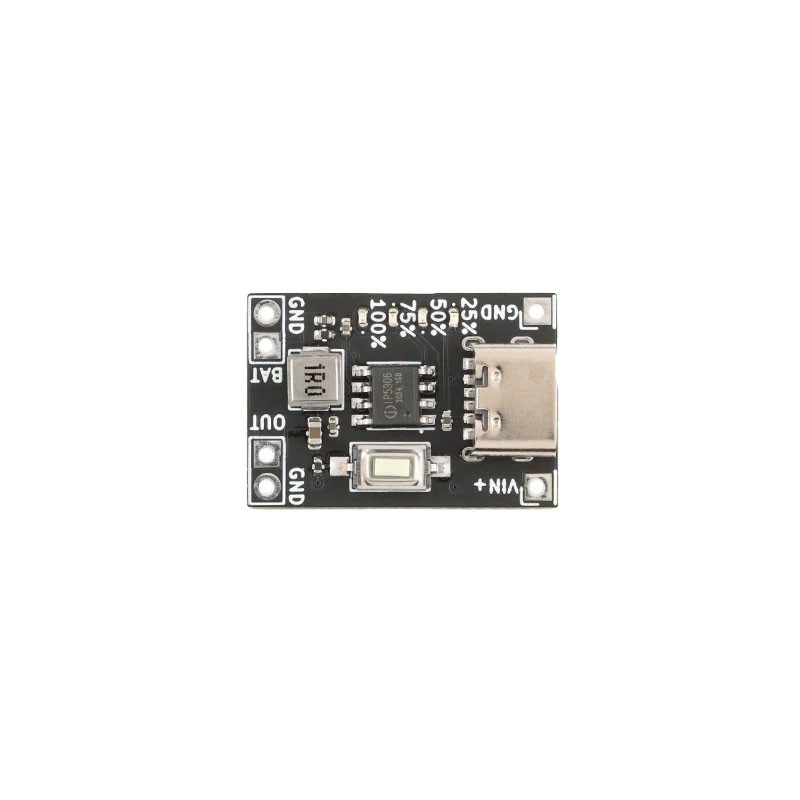

ElectroPeak BAT-03-085 на IP5306: USB-C — вход зарядки, выход питания выведен на OUT+/GND. Показаны обе стороны платы; режимы зависят от конкретного исполнения.
Источник фотографии: https://electropeak.com/ip5306-lithium-battery-boost-charging-module-5v-2a-with-type-c . Оригинал: https://electropeak.com/media/catalog/product/cache/95f75205f3b943f313b30831421df8c2/b/a/bat-03-085-1.jpg ; https://electropeak.com/media/catalog/product/cache/95f75205f3b943f313b30831421df8c2/b/a/bat-03-085-3.jpg . SLDV LAB выделил целый показанный модуль, удалил фон и выполнил равномерное масштабирование; реальные детали и маркировка сохранены. Схема соединений составлена по обозначениям выбранной платы и документированному примеру карточки. Разрешение на повторное использование фото не установлено; открытая лицензия не заявляется.
Характеристики
- Контроллер
- IP5306, стандартное автономное исполнение
- Выбранный аккумулятор
- 1S Li-ion/LiPo, заряд до 4,2 В
- Номинальное выходное напряжение
- 5 В
- Функции
- Зарядка и повышающий DC-DC
- I²C у выбранного стандартного исполнения
- Нет
- Малая нагрузка
- Проверить автоматическое отключение и запуск
- Питание модуля
- Вход зарядки 5 В DC; выбранный аккумулятор 1S Li-ion/LiPo с зарядом до 4,2 В; номинальный выход 5 В. Первый тест boost от источника 3,7 В на B, без USB-входа.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| B+ / BAT+ | Плюс источника-симулятора 3,7 В | Первый тест разряда: ограничение 0,3 А, USB-вход не подключён. |
| B− / BAT− | Минус источника-симулятора | Проверить полярность по своей плате. |
| USB OUT / OUT+ | Плюс мультиметра и нагрузки 47 Ом / 2 Вт | Выход примерно 5 В; не подключать к другому источнику. |
| GND выхода | Минус мультиметра и второй вывод нагрузки | Использовать штатную землю выхода. |
| USB IN | Оставить отключённым в первом boost-тесте | Подключение к обычному источнику вместо аккумулятора при зарядке может вызвать обратный ток. |
| Кнопка KEY на плате | Нажать штатную кнопку для пробуждения при необходимости | Не подключать к GPIO и не приписывать всем ревизиям одинаковые жесты. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать автономную плату IP5306. Уточни фото, полную маркировку и версию IC, схему, зарядное напряжение и ток, аккумулятор, источник 5 В, нагрузку в активном и спящем режиме. Не предлагай I²C API без подтверждённого IP5306_I2C. Проверь автоотключение, пробуждение, защиту и тепло. Дай раздельные безопасные тесты boost и зарядки, а при необходимости UPS измерение переходных провалов. Не обещай бесшовность и паспортный ток по одной надписи на микросхеме.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Стенд без зарядки
3,7 В DC на B, ограничение 0,3 А; USB IN отключёнОбычный источник разрешён здесь только как питание разрядного теста, без встречного зарядного источника.
- Нагрузка первого теста
47 Ом, не менее 2 ВтПри 5 В около 106 мА и 0,53 Вт; резистор нагревается.
- Проверка спящего устройства
Измерить поведение при минимальной нагрузкеТаймер и порог автоотключения зависят от версии; измерить на своём модуле.
Проверка 5-вольтового выхода без аккумулятора
text1. Обесточить плату и идентифицировать IC, B+/B−, вход и выход. USB-вход оставить отключённым на протяжении всего теста.
2. Подключить к B источник 3,7 В с ограничением 0,3 А. Подключить мультиметр к выходу и при необходимости нажать штатную кнопку.
3. Проверить около 5 В на выходе. Выключить источник и добавить резистор 47 Ом / 2 Вт. Повторить запуск и измерение.
4. Убедиться в отсутствии перегрева, ограничении тока источника или циклических перезапусков. Снять нагрузку и наблюдать, отключается ли выход; это отдельная проверка пригодности для спящего датчика.
5. Зарядный режим проверять отдельно, только с подходящим зарядопоглощающим симулятором либо предварительно согласованным аккумулятором; сначала подтвердить зарядное напряжение и ток конкретной платы.
6. Для питания важного устройства проверить провалы при подключении и отключении USB осциллографом. Не считать модуль бесперебойником до такой проверки.Предложенный тест boost-тракта, не проверка зарядки или мощности 2,4 А. Физическое испытание не проводилось; библиотека не нужна для выбранной автономной версии.
