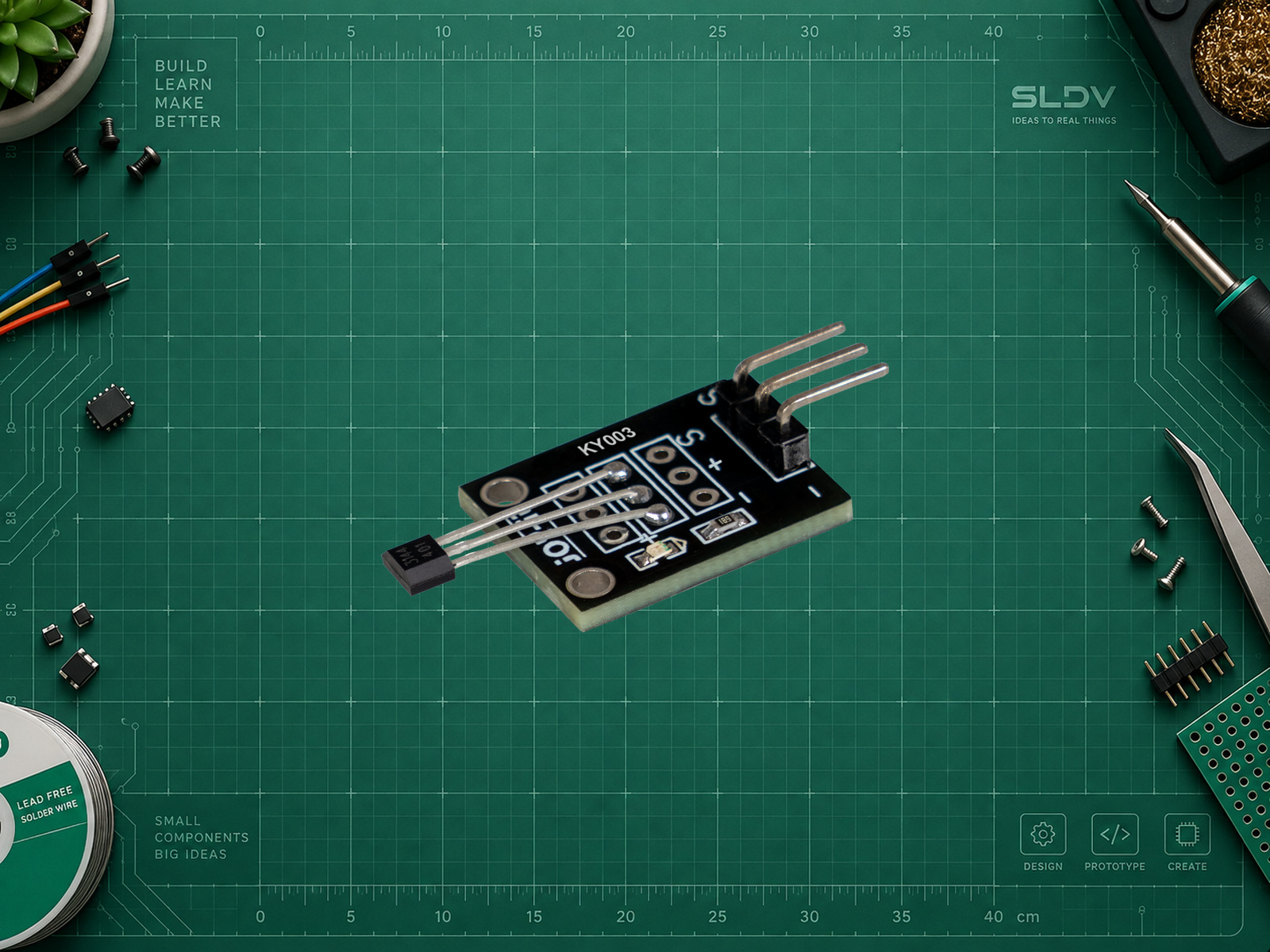

KY-003 — цифровой датчик Холла A3144

Joy-IT · KY-003 (исполнение SensorKit)

Бесконтактное обнаружение магнита логическим сигналом.

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьЛегко

Joy-IT SensorKit — KY-003 Allegro — A3141–A3144, параметры микросхемы Arduino Uno R3 — официальная документация Arduino AVR Boards 1.8.6 — официальный исходный код API Espressif — допустимое напряжение GPIO

Проекты с компонентом

О МОДУЛЕ

Что делает KY-003 (исполнение SensorKit)

KY-003 в исполнении Joy-IT использует датчик Холла A3144. При подходящей полярности и достаточном магнитном поле его выходной транзистор переключается. Модуль подходит для учебного счётчика оборотов или определения положения магнита.

Это дискретный переключатель, а не измеритель индукции. При проверке попробуйте оба полюса магнита. Микросхема A3144 требует не менее 4,5 В; работа от 3,3 В для неё не гарантирована. Обвязка модуля рассчитана на пример с питанием 5 В, поэтому диапазон питания отдельной микросхемы нельзя переносить на плату.

Описано исполнение Joy-IT SensorKit, показанное в документации. У модулей других поставщиков с тем же обозначением могут отличаться расположение выводов, номиналы и логика выхода. Сверьте маркировку до подачи питания.

Характеристики

Выход: Цифровой сигнал S
Плата примера: Arduino Uno R3 (ATmega328P)
Чувствительный элемент: A3144
Питание модуля в документации: 5 В
Питание модуля: 5 В в примере Arduino Uno R3. При питании модуля от 5 В его сигналы нельзя подключать напрямую к GPIO/ADC ESP32: нужны подходящее согласование уровней и общая земля. Допустимое питание и уровни другой ревизии проверяйте отдельно.

ПРАКТИКА

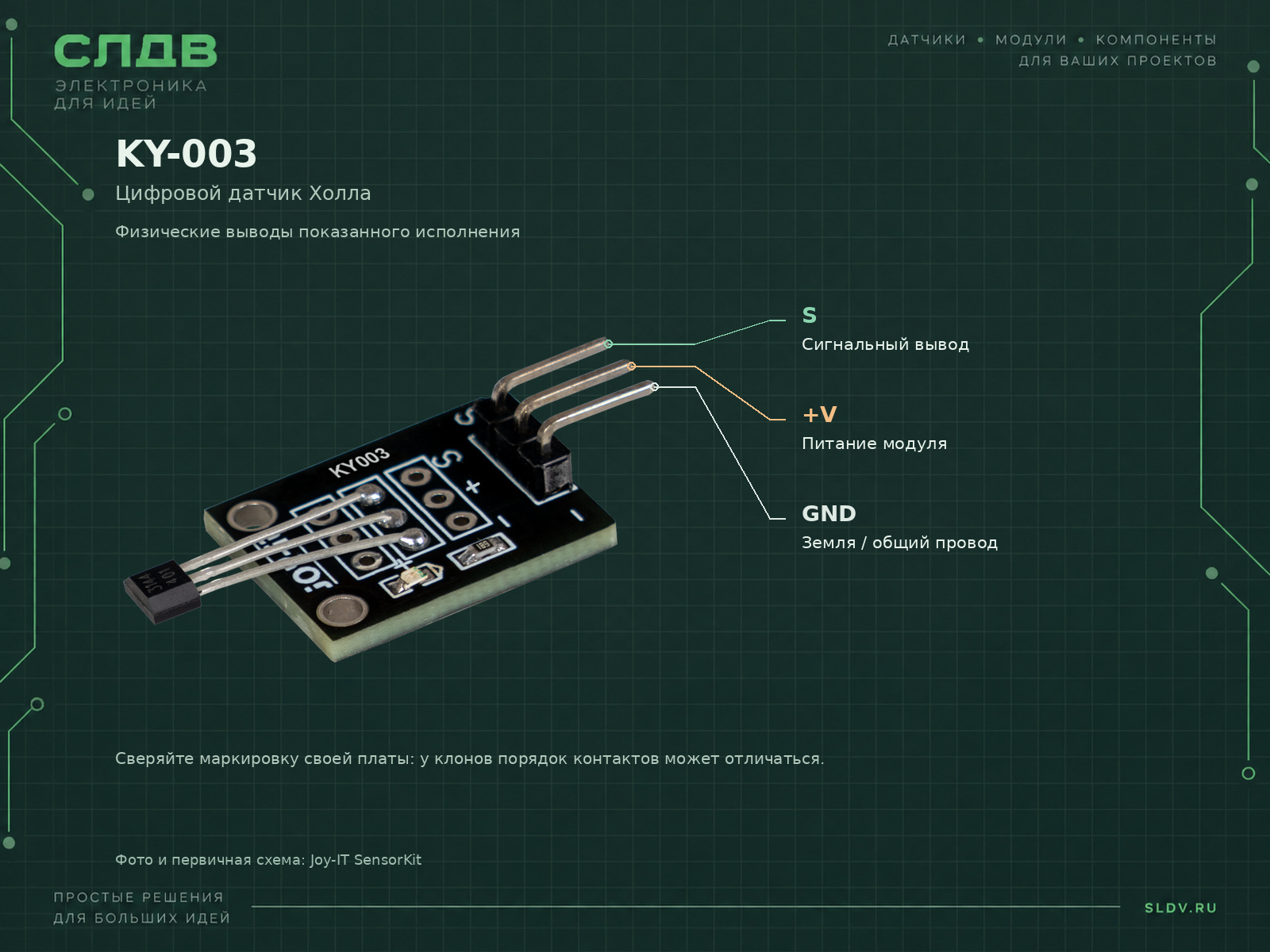

Подключение

Контакт модуля	Контакт платы	Назначение
+ / VCC	5V	Подключать при полностью обесточенной схеме; проверить маркировку. Arduino Uno R3.
− / GND	GND	Общая земля модуля и Arduino Uno R3.
S	D2	Arduino Uno R3; ориентируйтесь по S, а не по положению контакта на другой плате.

Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать KY-003 в мой проект. Сначала уточни точную плату и её ревизию, среду разработки, задачу и фотографию/маркировку модуля. Базовый пример в карточке: Arduino Uno R3, Arduino AVR Boards 1.8.6, питание 5 В, S → D2. Подготовь согласованную распиновку, необходимые зависимости и полный минимальный пример. Не переноси номера выводов Uno на ESP32. Для 3,3-вольтовой платы проверь допустимое питание модуля и исключи подачу 5 В на GPIO/ADC; предложи безопасное согласование. Объясни ограничения измерения, диагностику постоянного уровня и способ проверки результата. Приближайте и удаляйте магнит, затем переверните его. У документированного примера активный сигнал LOW. Если переключения нет, проверьте правильность полярности магнита и подключение; не повышайте питание выше документированного для платы.

Библиотеки

Встроенное ядро ArduinoArduino AVR Boards 1.8.6 — встроенное ядро, отдельная библиотека не нужна

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и API: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Выберите Arduino Uno в Arduino IDE; это 5-вольтовая плата ATmega328P.
Монитор порта: 115200
Установите такую же скорость в Serial Monitor / Serial Plotter.
Выводы примера: S=2
Число 2 в скетче означает цифровой D2 Arduino Uno R3.

Arduino Uno R3 — проверка сигнала

cpp

const byte SIGNAL_PIN = 2;
int previous = -1;

void setup() {
  Serial.begin(115200);
  pinMode(SIGNAL_PIN, INPUT_PULLUP);
}

void loop() {
  const int state = digitalRead(SIGNAL_PIN);
  if (state != previous) {
    previous = state;
    Serial.println(state == LOW ? "S=LOW" : "S=HIGH");
  }
}

Полный скетч для Arduino Uno R3 и API Arduino AVR Boards 1.8.6. Специальная библиотека не нужна. Физический тест с модулем не проводился. Выводятся изменения уровня. Короткие импульсы быстрого вращения опрос может пропустить; для счётчика оборотов потребуется прерывание и учёт числа магнитов. Приближайте и удаляйте магнит, затем переверните его. У документированного примера активный сигнал LOW. Если переключения нет, проверьте правильность полярности магнита и подключение; не повышайте питание выше документированного для платы.
