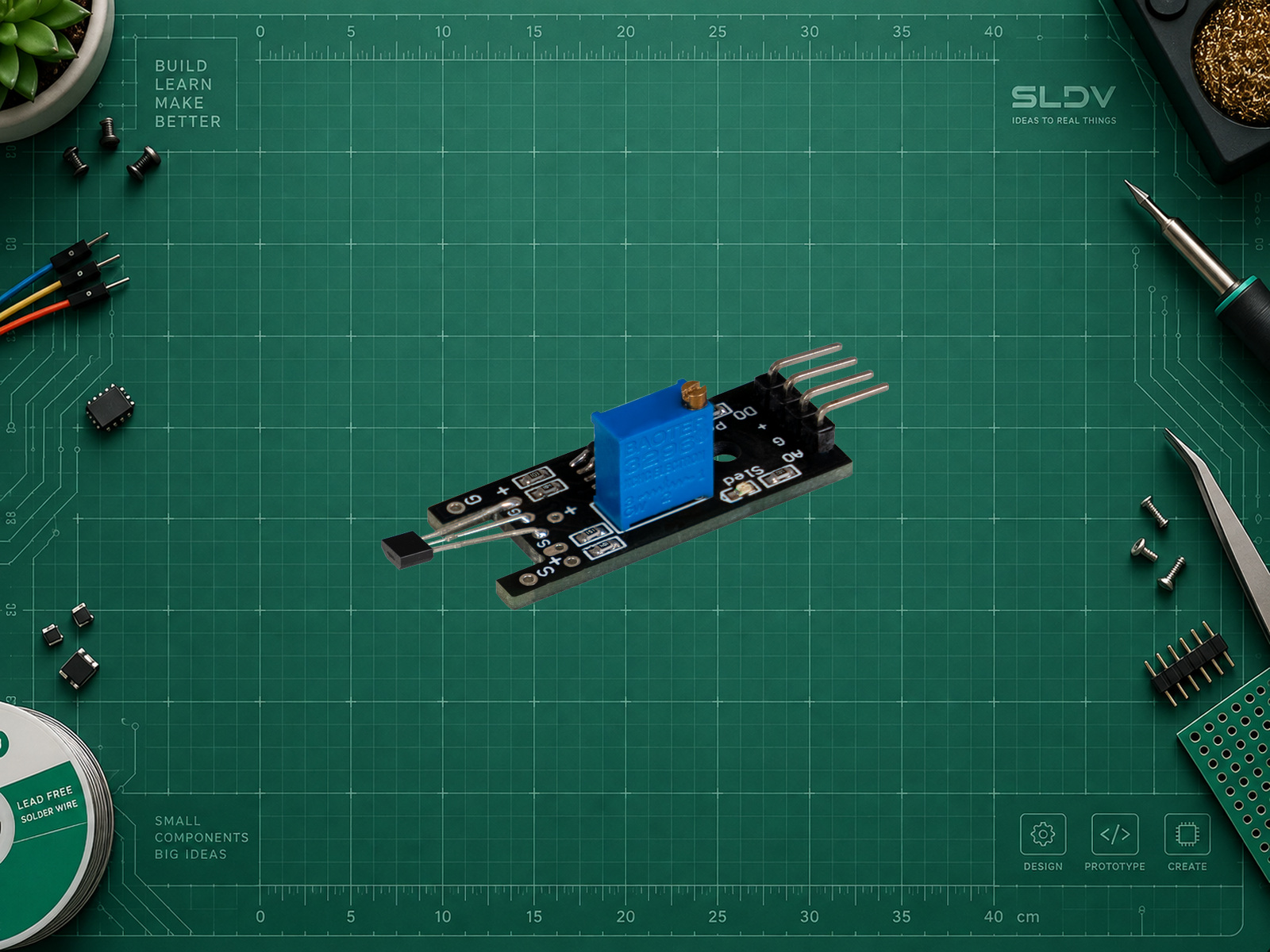

KY-024 — линейный датчик Холла с компаратором

Joy-IT · KY-024 (исполнение SensorKit)

Аналоговое наблюдение магнитного поля и пороговое срабатывание.

Автор: SLDV LAB

Опубликовано 8 октября 2026 г. · Обновлено 8 октября 2026 г.

СложностьЛегко

Joy-IT SensorKit — KY-024 Arduino Uno R3 — официальная документация Arduino AVR Boards 1.8.6 — официальный исходный код API Espressif — допустимое напряжение GPIO

Проекты с компонентом

О МОДУЛЕ

Что делает KY-024 (исполнение SensorKit)

KY-024 Joy-IT сочетает линейный датчик AH49E с компаратором LM393. Аналоговый сигнал смещается относительно уровня покоя при приближении полюсов магнита; отдельный цифровой выход показывает результат порогового сравнения.

Регулятор задаёт порог DO, а не диапазон измерения AO. Для пересчёта в единицы магнитной индукции нужны параметры конкретного датчика и калибровка. Разрядность внешнего АЦП контроллера не является точностью самого модуля. Документированное исполнение используется с питанием 5 В.

Описано исполнение Joy-IT SensorKit, показанное в документации. У модулей других поставщиков с тем же обозначением могут отличаться расположение выводов, номиналы и логика выхода. Сверьте маркировку до подачи питания.

Характеристики

Выход: Аналоговый AO и цифровой DO компаратора
Плата примера: Arduino Uno R3 (ATmega328P)
Чувствительный элемент: AH49E
Компаратор: LM393
Питание документированного исполнения: 5 В
Интерфейс: Аналоговый
Питание модуля: 5 В в примере Arduino Uno R3. При питании модуля от 5 В его сигналы нельзя подключать напрямую к GPIO/ADC ESP32: нужны подходящее согласование уровней и общая земля. Допустимое питание и уровни другой ревизии проверяйте отдельно.

ПРАКТИКА

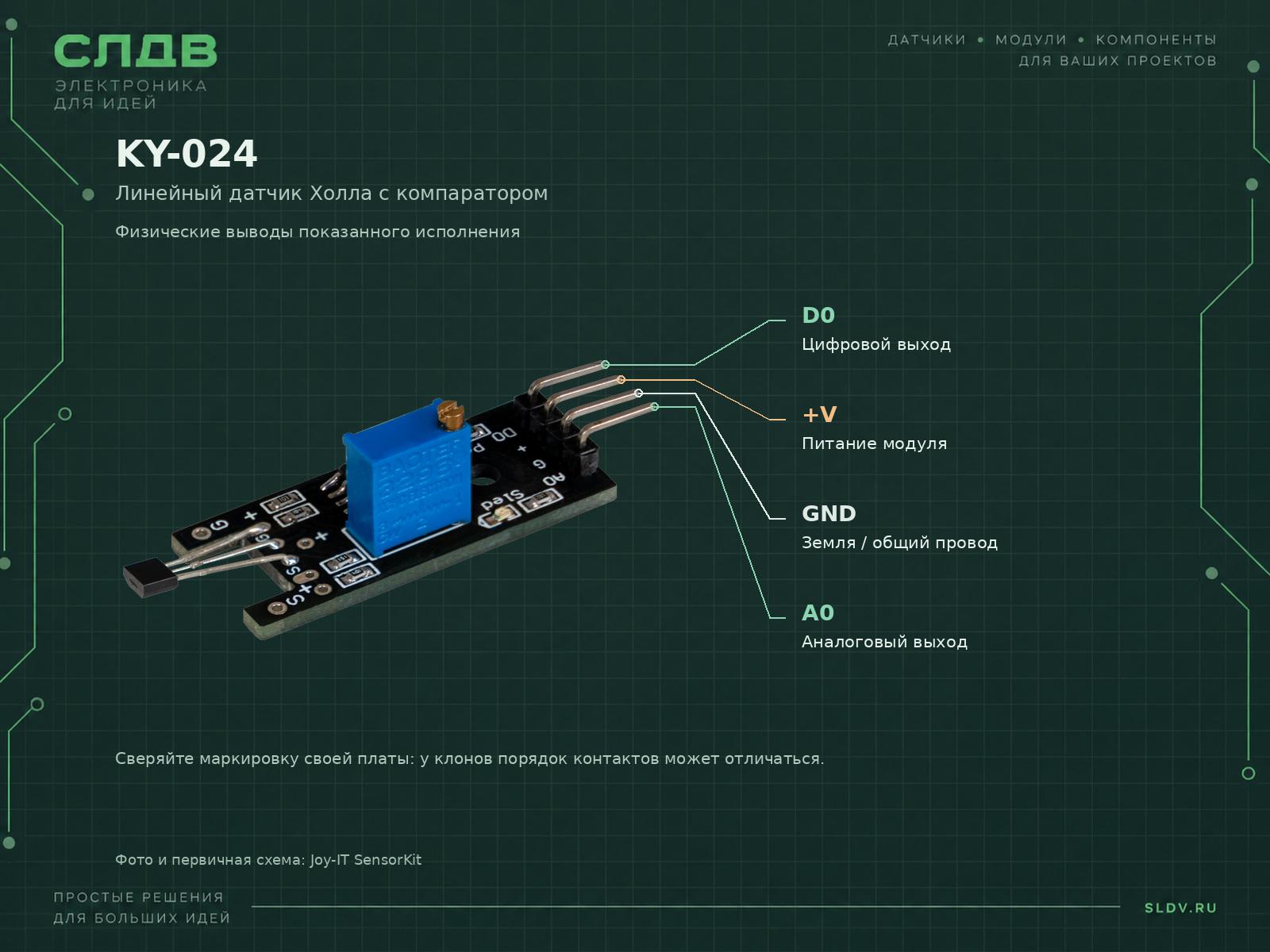

Подключение

Контакт модуля	Контакт платы	Назначение
+ / VCC	5V	Подключать при полностью обесточенной схеме; проверить маркировку. Arduino Uno R3.
− / GND	GND	Общая земля модуля и Arduino Uno R3.
AO / A0	A0	Аналоговый вход Arduino Uno R3.
DO / D0	D2	Цифровой выход компаратора, не линия данных шины.

Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.

ВАШ ПРОЕКТ · ВАШ ДАТЧИК

Интегрируйте модуль с ChatGPT

Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.

Помоги интегрировать KY-024 в мой проект. Сначала уточни точную плату и её ревизию, среду разработки, задачу и фотографию/маркировку модуля. Базовый пример в карточке: Arduino Uno R3, Arduino AVR Boards 1.8.6, питание 5 В, AO → A0, DO → D2. Подготовь согласованную распиновку, необходимые зависимости и полный минимальный пример. Не переноси номера выводов Uno на ESP32. Для 3,3-вольтовой платы проверь допустимое питание модуля и исключи подачу 5 В на GPIO/ADC; предложи безопасное согласование. Объясни ограничения измерения, диагностику постоянного уровня и способ проверки результата. Запишите AO без магнита, сравните оба полюса и настройте порог DO для выбранного сценария. Уровни сравнения и полярность DO проверьте на своей плате. Не выводите гауссы из сырых кодов без калибровки.

Библиотеки

Встроенное ядро ArduinoArduino AVR Boards 1.8.6 — встроенное ядро, отдельная библиотека не нужна

Установите библиотеку для своей среды и откройте пример из её документации.

Что именно прописать

Плата и API: Arduino Uno R3 / Arduino AVR Boards 1.8.6
Выберите Arduino Uno в Arduino IDE; это 5-вольтовая плата ATmega328P.
Монитор порта: 115200
Установите такую же скорость в Serial Monitor / Serial Plotter.
Выводы примера: AO=A0; DO=2
Число 2 в скетче означает цифровой D2 Arduino Uno R3.

Arduino Uno R3 — проверка сигнала

cpp

const byte ANALOG_PIN = A0;
const byte DIGITAL_PIN = 2;

void setup() {
  Serial.begin(115200);
  pinMode(DIGITAL_PIN, INPUT);
}

void loop() {
  const int raw = analogRead(ANALOG_PIN);
  const int state = digitalRead(DIGITAL_PIN);
  Serial.print("AO=");
  Serial.print(raw);
  Serial.print(" DO=");
  Serial.println(state);
  delay(50);
}

Полный скетч для Arduino Uno R3 и API Arduino AVR Boards 1.8.6. Специальная библиотека не нужна. Физический тест с модулем не проводился. Выводятся сырые коды АЦП 0–1023 и уровень DO; это не физические единицы. Полярность DO определите опытно для своего модуля. Запишите AO без магнита, сравните оба полюса и настройте порог DO для выбранного сценария. Уровни сравнения и полярность DO проверьте на своей плате. Не выводите гауссы из сырых кодов без калибровки.
