KY-026 — оптический датчик пламени
Joy-IT · KY-026 (исполнение SensorKit)
Учебное обнаружение характерного оптического излучения.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KY-026 (исполнение SensorKit)

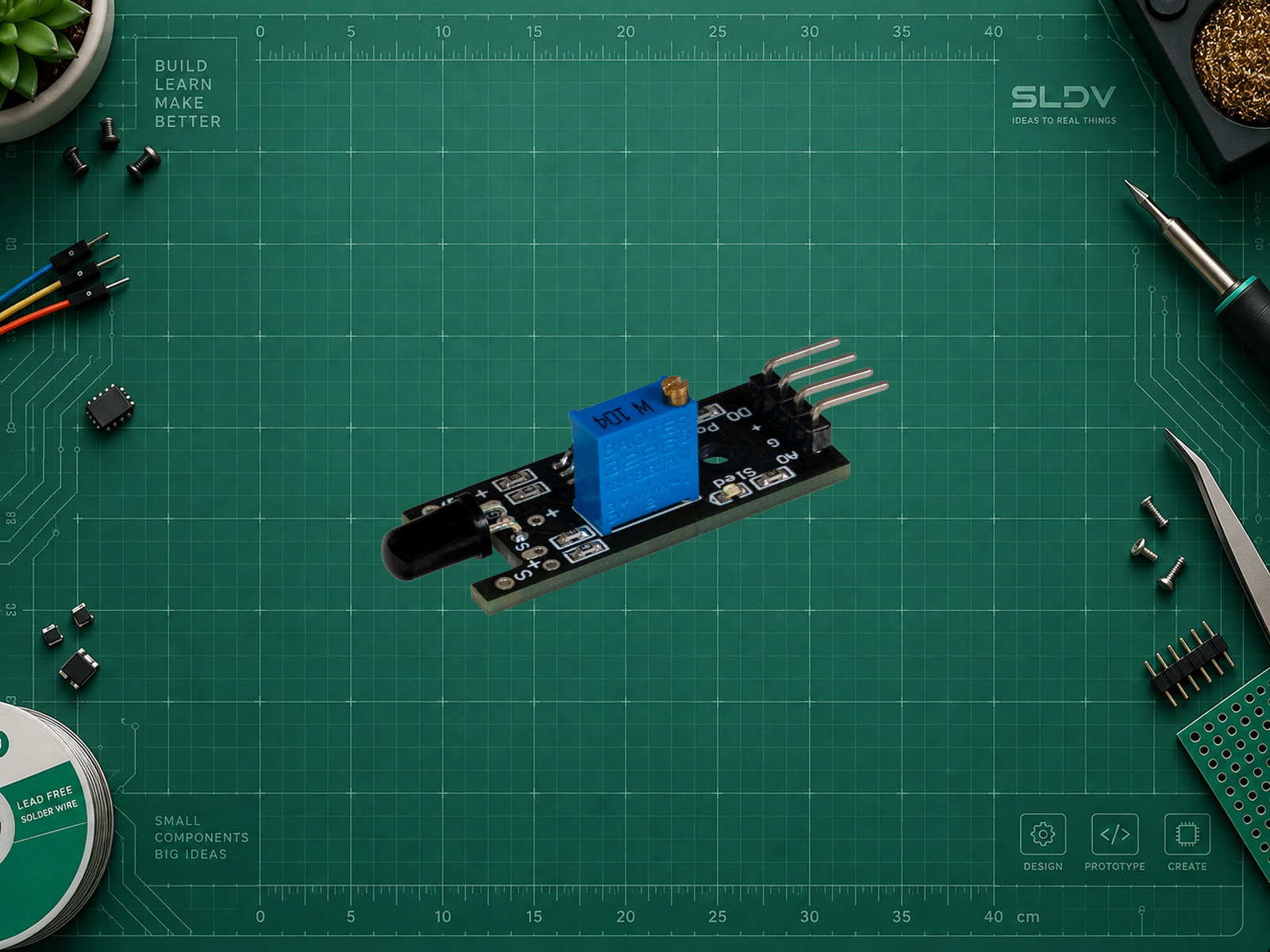

KY-026 содержит оптический чувствительный элемент и компаратор LM393. AO показывает сигнал фотоприёмника, а DO меняется относительно порога, заданного регулятором. Модуль подходит для демонстрации оптического обнаружения и пороговой обработки.
Он реагирует на свет, поэтому внешние источники инфракрасного излучения, освещение, расстояние и направление влияют на результат. Модуль не определяет пожар достоверно и не является сертифицированным пожарным извещателем. Не используйте его как единственное средство противопожарной защиты или автоматики безопасности; не приближайте плату к огню и не проверяйте её открытым пламенем без безопасных условий.
Описано исполнение Joy-IT SensorKit, показанное в документации. У модулей других поставщиков с тем же обозначением могут отличаться расположение выводов, номиналы и логика выхода. Сверьте маркировку до подачи питания.
Характеристики
- Выход
- Аналоговый AO и цифровой DO компаратора
- Плата примера
- Arduino Uno R3 (ATmega328P)
- Компаратор
- LM393
- Интерфейс
- Аналоговый
- Питание модуля
- 5 В в примере Arduino Uno R3. При питании модуля от 5 В его сигналы нельзя подключать напрямую к GPIO/ADC ESP32: нужны подходящее согласование уровней и общая земля. Допустимое питание и уровни другой ревизии проверяйте отдельно.
ПРАКТИКА

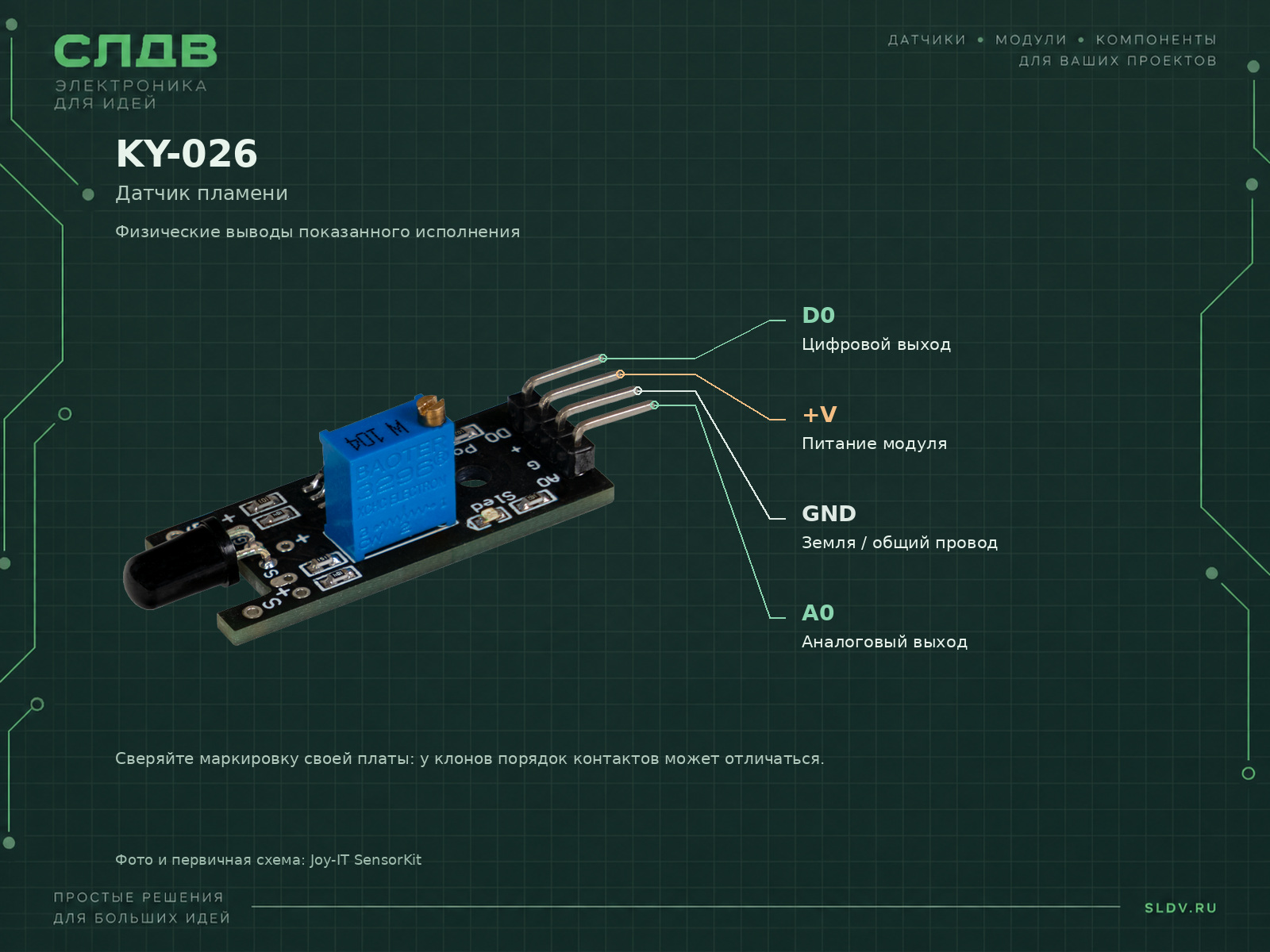

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| + / VCC | 5V | Подключать при полностью обесточенной схеме; проверить маркировку. Arduino Uno R3. |
| − / GND | GND | Общая земля модуля и Arduino Uno R3. |
| AO / A0 | A0 | Аналоговый вход Arduino Uno R3. |
| DO / D0 | D2 | Цифровой выход компаратора, не линия данных шины. |
Подходит для Arduino, ESP32. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать KY-026 в мой проект. Сначала уточни точную плату и её ревизию, среду разработки, задачу и фотографию/маркировку модуля. Базовый пример в карточке: Arduino Uno R3, Arduino AVR Boards 1.8.6, питание 5 В, AO → A0, DO → D2. Подготовь согласованную распиновку, необходимые зависимости и полный минимальный пример. Не переноси номера выводов Uno на ESP32. Для 3,3-вольтовой платы проверь допустимое питание модуля и исключи подачу 5 В на GPIO/ADC; предложи безопасное согласование. Объясни ограничения измерения, диагностику постоянного уровня и способ проверки результата. Проверьте изменение AO от безопасного подходящего ИК-источника и настройку DO; реакция на источник подтверждает только работу оптического тракта, а не способность обнаруживать пожар. Проверьте ложные срабатывания при внешнем освещении.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и API
Arduino Uno R3 / Arduino AVR Boards 1.8.6Выберите Arduino Uno в Arduino IDE; это 5-вольтовая плата ATmega328P.
- Монитор порта
115200Установите такую же скорость в Serial Monitor / Serial Plotter.
- Выводы примера
AO=A0; DO=2Число 2 в скетче означает цифровой D2 Arduino Uno R3.
Arduino Uno R3 — проверка сигнала
cppconst byte ANALOG_PIN = A0;
const byte DIGITAL_PIN = 2;
void setup() {
Serial.begin(115200);
pinMode(DIGITAL_PIN, INPUT);
}
void loop() {
const int raw = analogRead(ANALOG_PIN);
const int state = digitalRead(DIGITAL_PIN);
Serial.print("AO=");
Serial.print(raw);
Serial.print(" DO=");
Serial.println(state);
delay(50);
}
Полный скетч для Arduino Uno R3 и API Arduino AVR Boards 1.8.6. Специальная библиотека не нужна. Физический тест с модулем не проводился. Выводятся сырые коды АЦП 0–1023 и уровень DO; это не физические единицы. Полярность DO определите опытно для своего модуля. Проверьте изменение AO от безопасного подходящего ИК-источника и настройку DO; реакция на источник подтверждает только работу оптического тракта, а не способность обнаруживать пожар. Проверьте ложные срабатывания при внешнем освещении.
