KY-036 · металлический датчик касания
Joy-IT · KY-036
Обнаружение касания металлического электрода с регулируемым порогом.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает KY-036

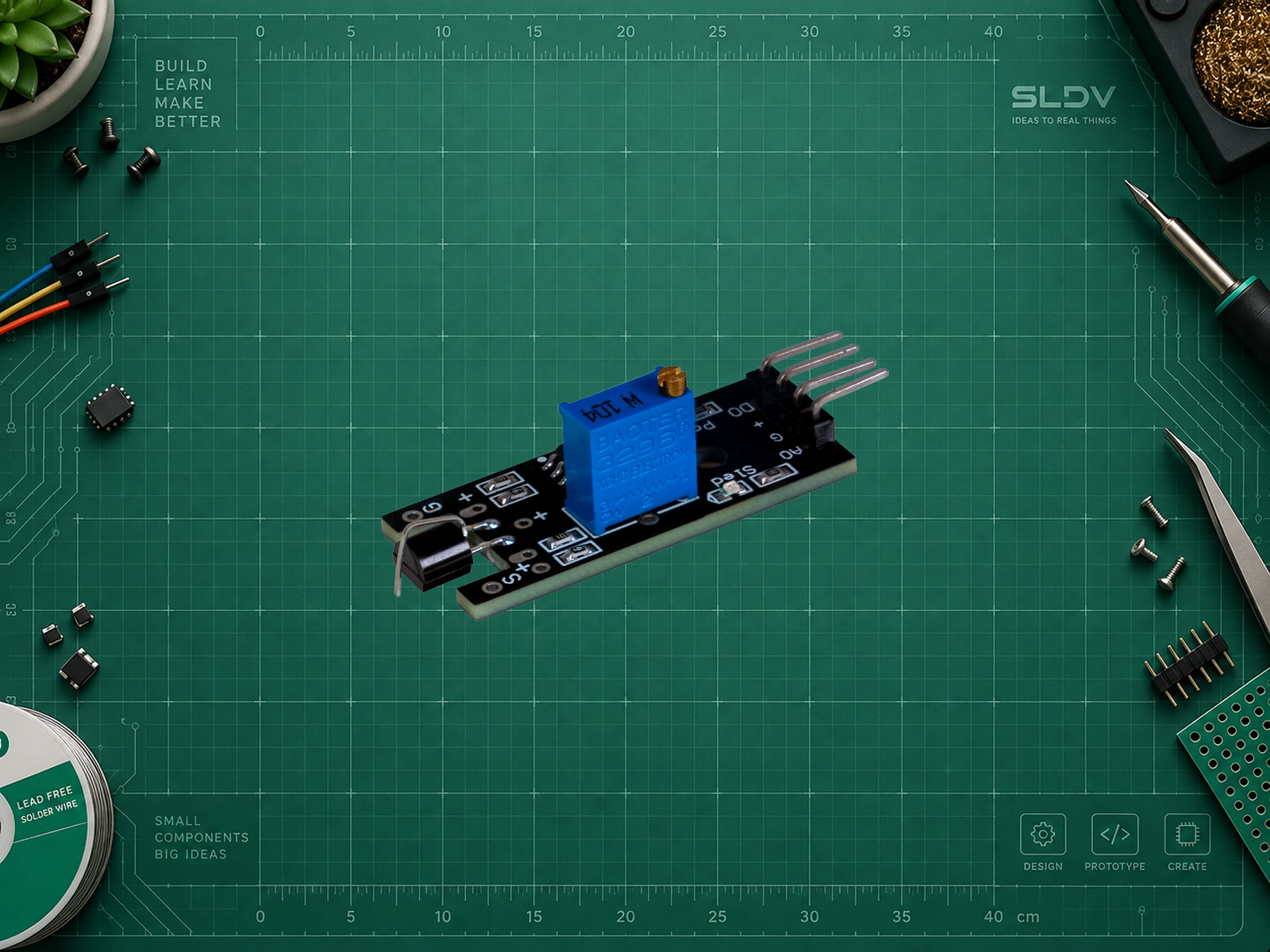

Joy-IT KY-036 реагирует на касание открытого металлического электрода. Аналоговая часть передаёт относительный сигнал, а компаратор LM393 сравнивает его с порогом, заданным подстроечным резистором. Есть отдельные аналоговый и дискретный выходы.
Это учебный пороговый датчик, а не измеритель силы касания, биометрии или параметров здоровья. Реакция зависит от окружения, заземления, влажности и настройки порога. Положение регулятора не является калибровкой в физических единицах.
Карточка описывает плату Joy-IT с четырьмя выводами A0/G/+/D0. Не путайте её с TTP223: принцип, настройка и выводы отличаются. Проверяйте реальные уровни выходов конкретной ревизии.
Характеристики
- Компаратор
- LM393
- Порог
- Регулируется подстроечным резистором
- Выходы
- A0 и D0
- Интерфейс
- Аналоговый
- Питание модуля
- Пример для UNO R3: + модуля к 5 В, A0/D0 к 5-В входам. Joy-IT также показывает питание 3,3 В для Pico; для ESP32 выбирайте 3,3-В режим подтверждённой платы. При питании 5 В оба выхода считайте потенциально 5-В и согласуйте уровни.
ПРАКТИКА

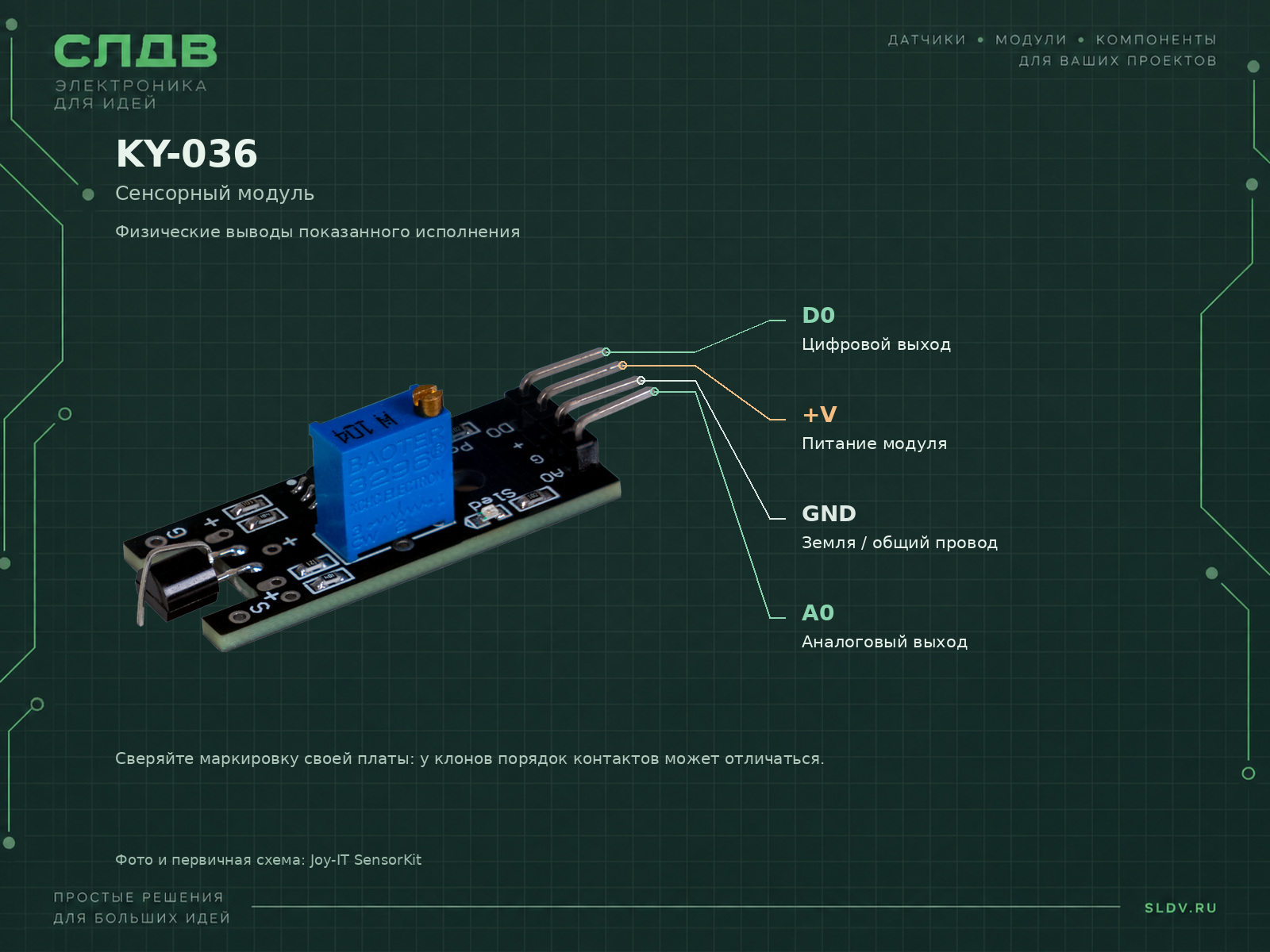

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| A0 | A0 | Аналоговый вход Arduino UNO R3. |
| G | GND | Общая земля. |
| + | 5V | Питание выбранного примера. |
| D0 | D2 | Пороговый выход. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить KY-036 · металлический датчик касания к моему проекту. Сначала уточни точную плату, её напряжение логики, среду разработки, задачу и исполнение модуля по фотографии. Базовый пример карточки рассчитан на Arduino UNO R3 с Arduino AVR Boards 1.8.6. Не переноси номера D на ESP32. Подготовь подключение, зависимости, минимальный пример, обработку входных состояний или безопасное выключение выхода и шаги проверки. Сверь каждый контакт по маркировке конкретной платы. Проверка: запишите фон, коснитесь электрода, затем аккуратно отрегулируйте порог до устойчивого переключения D0. Выясните активный уровень на экземпляре. При ложных событиях проверьте питание, общую землю и помехи. Не подключайте электрод к сетевым цепям.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата и ядро
Arduino UNO R3; Arduino AVR Boards 1.8.6Выберите Arduino Uno в Arduino IDE. В .ino стандартный Arduino.h подключается автоматически.
- Входы
ANALOG_PIN = A0; DIGITAL_PIN = 2Номера относятся к UNO R3.
- Serial Monitor
115200Сырой ADC UNO R3: 0–1023; это не сила касания.
- Зависимости
Не требуютсяanalogRead, digitalRead и millis входят в ядро.
Arduino UNO R3 · полный скетч
cppconst byte ANALOG_PIN = A0;
const byte DIGITAL_PIN = 2;
unsigned long lastRead = 0;
void setup() {
Serial.begin(115200);
pinMode(DIGITAL_PIN, INPUT);
}
void loop() {
const unsigned long now = millis();
if (now - lastRead >= 100) {
lastRead = now;
Serial.print("A0 raw = ");
Serial.print(analogRead(ANALOG_PIN));
Serial.print("; D0 = ");
Serial.println(digitalRead(DIGITAL_PIN));
}
}
Полный пример для Arduino UNO R3 и API Arduino AVR Boards 1.8.6. Аппаратно не испытан. Проверка: запишите фон, коснитесь электрода, затем аккуратно отрегулируйте порог до устойчивого переключения D0. Выясните активный уровень на экземпляре. При ложных событиях проверьте питание, общую землю и помехи. Не подключайте электрод к сетевым цепям.
