MB102: питание макетной платы 3,3/5 В
Семейство MB102; документированный пример SunFounder TS0473 с двумя перемычками
Подача 3,3 В или 5 В на шины совместимой беспаечной макетной платы.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Семейство MB102; документированный пример SunFounder TS0473 с двумя перемычками
MB102 устанавливается поперёк шин питания макетной платы и позволяет выбирать напряжение для её сторон. Документированный пример здесь — SunFounder TS0473: линейные регуляторы 1117-5.0/1117-3.3, DC-вход, выключатель, индикатор и два независимых набора перемычек. Одноимённые безымянные модули могут иметь другую схему и назначение USB-разъёма.
У выбранного примера USB-A служит выходом 5 В. Не подключайте его к USB-порту компьютера или другому источнику: это способно вызвать встречное питание. Вход через DC-разъём требует запаса напряжения относительно 5 В, поэтому подача 5 В в этот вход не гарантирует 5 В на выходе.
Производитель указывает максимальный ток 700 мА, но это не обещание непрерывных 700 мА на каждой шине при любом входе. Линейные стабилизаторы рассеивают тепло, особенно при высоком напряжении адаптера. Для двигателей, сервоприводов и больших LED-нагрузок лучше отдельный подходящий источник. Полярность шин конкретной макетки и их возможные разрывы проверяют мультиметром: цветная полоса сама по себе не гарантирует электрическое соединение.

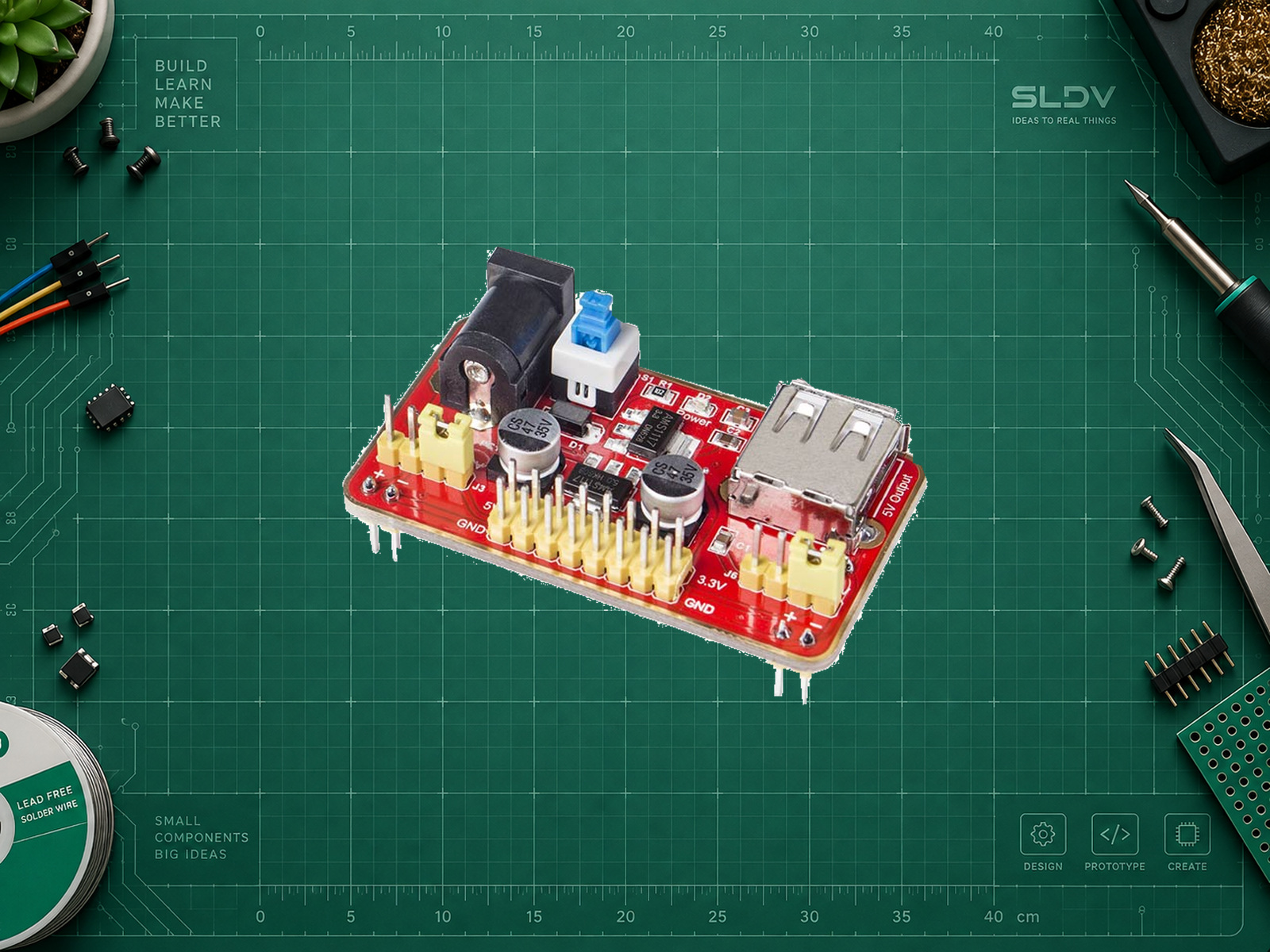

SunFounder TS0473, красная плата питания макетки семейства MB102. USB-A обозначен как выход5В. Таблица показывает настройки для первого теста: левую сторону установить на3,3В, правую на5В; положение перемычек на исходном фото не подтверждает эти настройки.

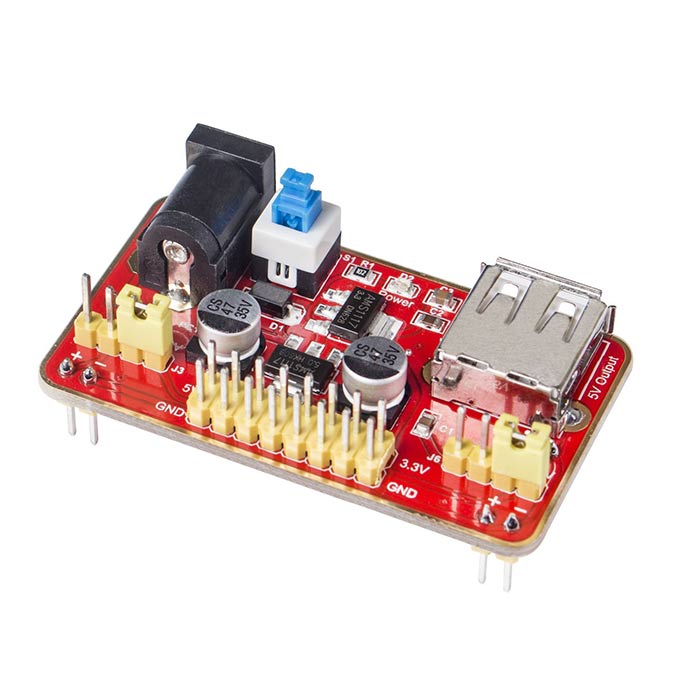

Источник фотографии: https://www.sunfounder.com/products/mb102-breadboard-power-module . Оригинал: https://www.sunfounder.com/cdn/shop/products/sunfounder-default-title-mb102-breadboard-power-supply-module-3-3v-5v-solderless-breadboard-11137766457505_1600x.jpg?v=1768446639 . SLDV LAB удалил исходный фон и выполнил пропорциональное масштабирование; реальные детали и надписи сохранены. Схема первого подключения составлена SLDV LAB по маркировке выбранного исполнения и процедуре карточки. Условия повторного использования фотографии не установлены; открытая лицензия не заявляется.
Характеристики
- Вход SunFounder TS0473
- 6.5–12 В
- Выбор напряжений
- 3,3 В / выключено / 5 В для соответствующих шин
- Регулирование
- Линейные 1117-5.0 и 1117-3.3
- USB-A выбранного примера
- Выход питания 5 В
- Паспортное максимальное значение производителя
- 700 мА
- Длительный ток
- Зависит от входного напряжения, распределения нагрузки и охлаждения
- Питание модуля
- Для примера SunFounder TS0473: DC-вход 6,5–12 В, выходы 3,3/5 В по перемычкам; USB-A — выход 5 В. Первый тест от 7,5 В DC с подтверждённой полярностью штекера.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| DC IN | Лабораторный источник 7,5 В через подходящий штекер | Полярность штекера подтвердить по маркировке и документации своей платы до подключения; ограничение 0,15 А. |
| Штырьки +/− левой стороны | Плюсовая и минусовая шины совместимой макетки | Поставить перемычку этой стороны на 3,3 В и измерить фактическую полярность. |
| Штырьки +/− правой стороны | Другая пара шин макетки | Поставить перемычку на 5 В; не объединять плюсовые шины разных напряжений. |
| USB-A | Оставить свободным в первом тесте | У SunFounder TS0473 это выход, не вход от компьютера. |
| Дополнительные 3V3/5V/GND | Не подключать в первом тесте | Назначение сверить по маркировке; шина питания не является GPIO. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги применить MB102 для макетной платы. Сначала уточни производителя/ревизию, фото обеих сторон, назначение USB, адаптер и полярность, саму макетку и нагрузки по шинам. Используй SunFounder TS0473 как документированный пример, но не переносись на клон без проверки. Дай установку и настройку перемычек, измерение обеих шин до подключения MCU, проверку разрывов макетки, расчёт тепла и защиту от встречного питания. Не обещай 700 мА на каждой шине и не подключай выход USB-A к компьютеру.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход стенда
7,5 В DC, ограничение 0,15 АПолярность и размер DC-разъёма подтвердить по своей плате; подключать только один источник.
- Перемычки стенда
Одна сторона 3,3 В, другая 5 ВМенять только без питания; физическое положение зависит от надписей на плате.
- Нагрузка стенда
По 1 кОм / 0,25 Вт на каждую шинуНагрузка около 3,3 мА и 5 мА; тест не подтверждает максимальный ток.
Проверка двух шин пустой макетки
text1. У обесточенной платы проверить соответствие выбранному исполнению, надписи перемычек, DC-полярность и расположение штырьков. На макетке не должно быть других компонентов или источников.
2. Установить одну перемычку на 3,3 В, другую на 5 В. Проверить, что плюсовые шины не соединены между собой; выяснить, есть ли разрыв шин посередине макетки.
3. Установить модуль без смещения на один контакт. Подключить источник 7,5 В / ограничение 0,15 А через проверенный штекер; USB оставить пустым.
4. Включить и измерить обе пары шин относительно их минуса. Если полярность или напряжение неверны, выключить до подключения электроники.
5. Выключить, добавить по резистору 1 кОм / 0,25 Вт на каждую шину, затем проверить напряжения и отсутствие быстрого нагрева.
6. Перед реальной схемой оценить суммарную нагрузку и тепло; не объединять шины разных напряжений и не присоединять второй источник через USB или плату разработки.Полная процедура первого низковольтного теста, без MCU и кода. Физически не испытана. Изображение другого MB102 не подтверждает совпадение назначения разъёмов.
