MP1584EN: компактный понижающий модуль
Регулируемый модуль на MP1584EN; не Mini360 на MP2307
Компактный DC-DC преобразователь для получения низкого напряжения из более высокого.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Регулируемый модуль на MP1584EN; не Mini360 на MP2307
Карточка относится к регулируемой четырёхконтактной плате с микросхемой MP1584EN. Это несинхронный понижающий преобразователь с внешним диодом. Перед подбором питания нужна читаемая маркировка IC: похожая миниатюрная плата не доказывает использование MP1584.
Название Mini360 часто относится к другой схеме, на синхронной MP2307. Эти названия нельзя использовать как синонимы: у MP1584 рабочий вход микросхемы 4,5–28 В, у MP2307 — 4,75–23 В. Оба диапазона не являются разрешением подавать такое напряжение на любую китайскую плату. В частности, 24 В выходит за рабочий вход MP2307.
Миниатюрная плата плохо рассеивает тепло. Паспортные 3 А микросхемы не равны гарантированному длительному току модуля; важны дроссель, диод, тепловой контакт IC и обдув. Переключение на высокой частоте также не отменяет пульсаций и требований к разводке. Для точных аналоговых узлов оцените помехи в своей системе.

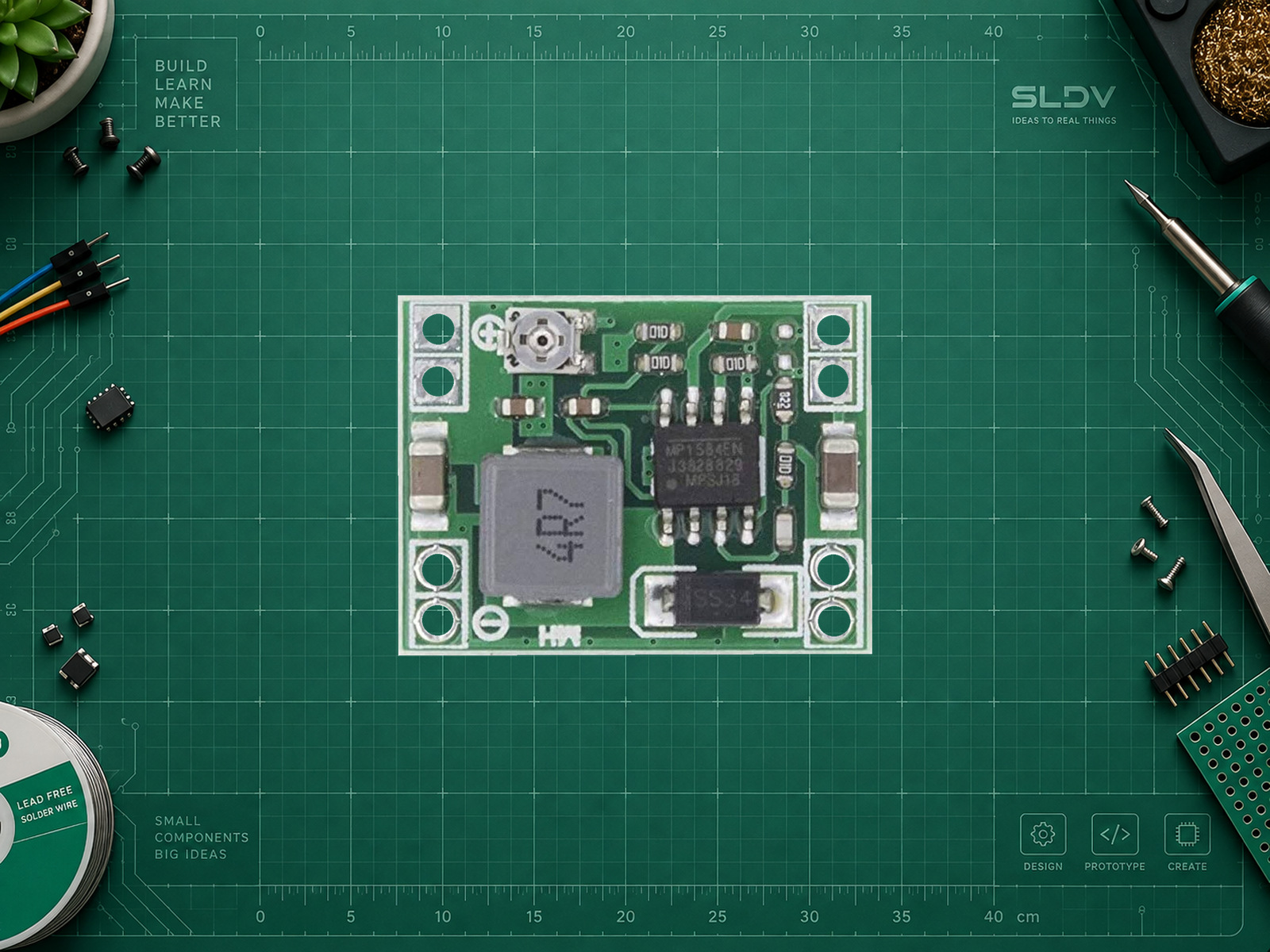

Фото выбранного исполнения с маркировкой MH: товарная галерея REES52. Показаны лицевая и обратная стороны; каждому обозначению IN+/IN−/OUT+/OUT− соответствуют две соседние площадки. SLDV LAB удалил фон и выполнил пропорциональное масштабирование. Условия повторного использования этих фотографий не установлены; открытая лицензия не заявляется.
Модуль с маркировкой MP1584EN/MH, лицевая и обратная стороны из товарной галереи REES52. Не Mini360/MP2307. На показанном исполнении каждому обозначению IN+/IN−/OUT+/OUT− соответствуют две соседние площадки.
Источник фотографии: https://rees52.com/products/mp1584en-buck-converter-mini-lm2596-ultra-small-dc-dc-3a-power-step-down . Оригинал: https://rees52.com/cdn/shop/files/NA066-1.jpg?v=1720009875 ; https://rees52.com/cdn/shop/files/NA066-4.jpg?v=1720009877 . SLDV LAB выделил целый показанный модуль, удалил фон и выполнил равномерное масштабирование; реальные детали и маркировка сохранены. Схема соединений составлена по обозначениям выбранной платы и документированному примеру карточки. Разрешение на повторное использование фото не установлено; открытая лицензия не заявляется.
Характеристики
- Контроллер выбранной платы
- MP1584EN
- Преобразование
- Несинхронный buck
- Рабочий VIN MP1584, не предел модуля
- 4.5–28 В
- Настройка выхода
- Подстроечный резистор
- Непрерывный ток платы
- Требует данных изготовителя и тепловой проверки
- Гальваническая развязка
- Нет
- Питание модуля
- Пример для подтверждённой MP1584EN: вход 9 В DC, выход 3,3 В; рабочий VIN самой MP1584 4,5–28 В. Для Mini360/MP2307 эти данные не применяются. Логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| IN+ | Плюс лабораторного источника 9 В | Предварительно идентифицировать MP1584EN; ограничение источника 0,2 А. |
| IN− | Минус источника | Общая земля. |
| OUT+ | Плюс мультиметра; затем резистор 100 Ом / 0,5 Вт | Первоначально установить 3,3 В; не подавать на GPIO. |
| OUT− | Минус мультиметра и второй вывод нагрузки | Расположение площадок проверить по надписям, не по похожей фотографии. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить компактный buck-модуль на MP1584EN. Сначала запроси фото маркировки и обеих сторон, источник, напряжение и ток нагрузки, охлаждение и условия запуска. Если это Mini360 с MP2307, разрабатывай подключение как для другого компонента. Предложи безопасный стенд, настройку потенциометра, защиту и проверку помех; отдели рабочие пределы микросхемы от платы и не обещай непрерывные 3 А. Укажи, как исключить обратное питание USB или шины 3,3 В. Не добавляй бессмысленную прошивку.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход теста
9 В DCДля платы с подтверждённой маркировкой MP1584EN и подходящими компонентами.
- Выход теста
3,3 ВНастроить до присоединения чувствительной нагрузки.
- Нагрузка теста
100 Ом, не менее 0,5 ВтОколо 33 мА и 0,109 Вт; не тест максимальной мощности.
Проверка MP1584EN: 9 → 3,3 В
text1. На обесточенной плате прочитать маркировку микросхемы и клемм. Если это MP2307 или маркировка неразборчива, остановиться и уточнить исполнение.
2. Подключить источник 9 В с ограничением 0,2 А ко входу, мультиметр к выходу. Целевое устройство пока не подключать.
3. Включить источник и осторожно настроить выход на 3,3 В. При отсутствии регулировки, быстром нагреве или ограничении тока отключить питание.
4. Выключить, добавить нагрузку 100 Ом / 0,5 Вт, затем проверить выход повторно и измерить нагрев бесконтактно.
5. Перед монтажом проверить работу при реальном токе и скачках нагрузки, а также выброс при включении. Предусмотреть предохранитель, защиту от переполюсовки и изоляцию нижней стороны платы.
6. Не подключать выход параллельно другому источнику 3,3 В и не переносить на плату предельные параметры IC без проверки компонентов.Полная процедура первого включения без микроконтроллера. Сверена со схемным принципом первоисточников; на физическом модуле не испытана. Библиотеки не нужны.
