TFT 1,44″ ST7735S · 128×128, SPI, V1.1
Не установлен · 1.44 SPI 128×128 V1.1; красная PCB, 8 контактов
Цветной экран для значков и коротких меню
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1.44 SPI 128×128 V1.1; красная PCB, 8 контактов

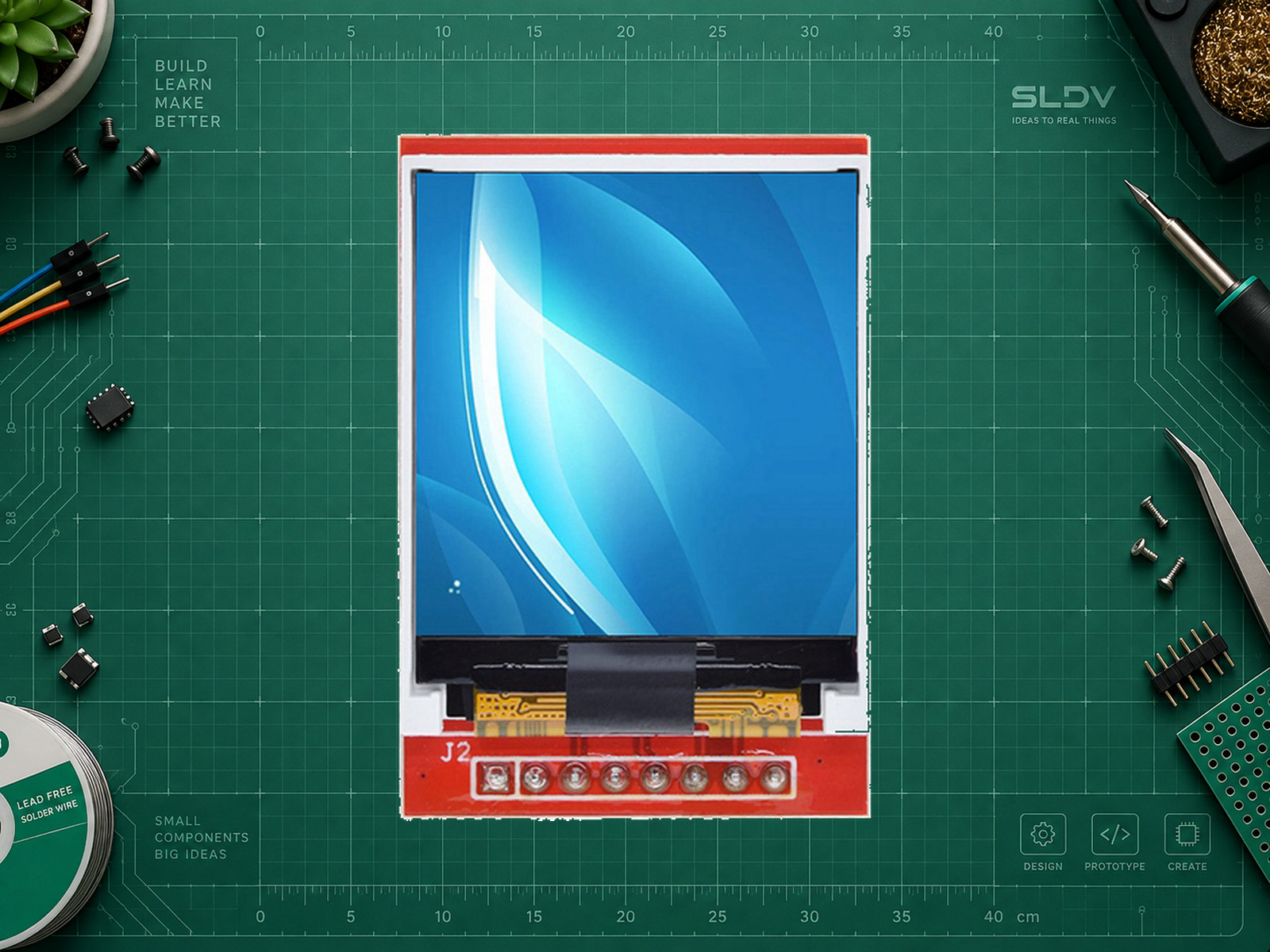

Небольшой цветной TFT для пиктограмм и коротких меню. На показанной красной плате указано 1.44 SPI 128×128 V1.1, а исходное фото поставщика определяет контроллер ST7735S. Восьмиконтактный интерфейс содержит SDA/MOSI и A0 — выбор команды или данных. На этой плате нет показанного разъёма SD.
Технический архив того же поставщика содержит чертёж GMT144-8pinTFT с PCB 30,00×43,50 мм, который совпадает с исходным фото. Это позволяет отделить показанное исполнение от актуального LCDWIKI MSP1443 с другим контуром PCB. Наименование продавца не удостоверяет изготовителя.
Исходный код из раздела красной 1,44-дюймовой платы задаёт смещения 2/3 и MADCTL 0xC8. Им соответствует INITR_144GREENTAB при rotation 0 в выбранной библиотеке Adafruit. Название профиля не выбирается по цвету PCB. Визуальная проверка краёв и RGB обязательна; компиляция и испытание на устройстве при подготовке карточки не выполнялись.
Характеристики
- Размерная группа
- Мини
- Номинальная диагональ
- 1.44 дюйм
- Разрешение
- 128 × 128
- Контроллер
- ST7735S (подпись фотографии поставщика)
- Цветность
- Цветной RGB; RGB565 поддерживается библиотекой семейства
- Интерфейс
- SPI записи, отдельный D/C и CS; SDA = MOSI
- Порядок контактов и ориентация

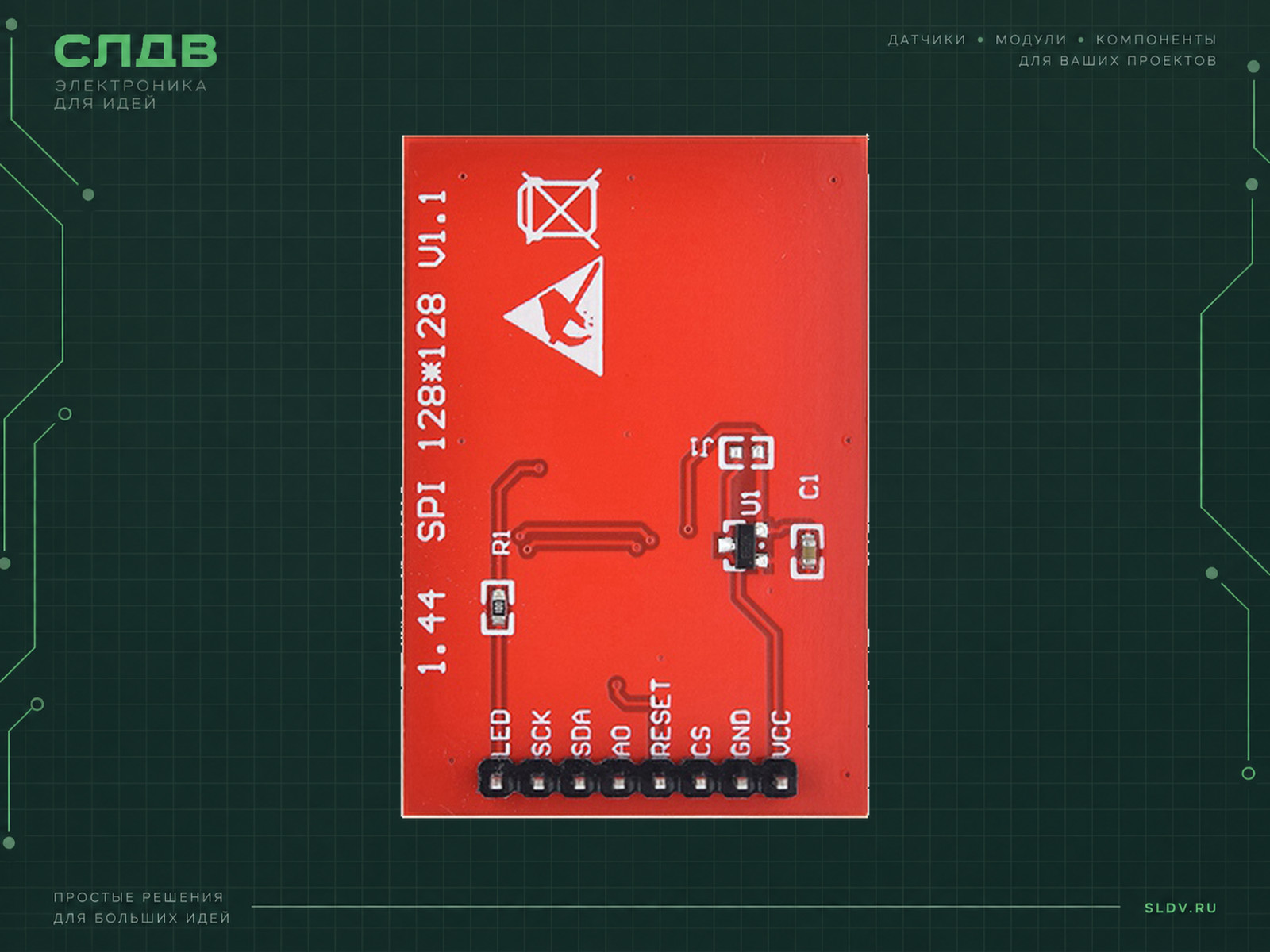

- Вид сзади как в исходной фотографии: надпись 1.44 SPI 128×128 V1.1 вдоль левого края, восьмиконтактный разъём снизу. Слева направо: LED, SCK, SDA, A0, RESET, CS, GND, VCC. На лицевой стороне слева направо порядок обратный.
- Технология
- Цветной трансмиссивный TFT LCD, направление обзора 12 o’clock
- Габарит PCB
- 30,00 ×43,50 мм; общий допуск чертежа±0,20 мм
- Толщина PCB
- 1.6 мм
- Активная область
- 25,50 ×26,50 мм по GMT144-8pinTFT/GMT144-02
- Контур необвязной панели
- GMT144-02:29,50 ×36,50 ×2,25 ±0,10 мм; без FPC
- Габарит по толщине
- 4,85 мм MAX без вылета гребёнки;11,30 мм с гребёнкой; это не толщина PCB
- Подсветка
- Паспорт LED:3,0 В тип.,30 мА тип./40 мА макс. Точный полный ток модуля не заявлен. Для первого теста дополнительный 100 Ом в цепи LED снижает яркость и ограничивает ток; не питать LED от GPIO.
- Профиль первого теста
- INITR_144GREENTAB
- Смещения профильного исходника
- 2 / 3 при rotation 0
- Порядок цветовых компонент
- BGR
- Инверсия профильного исходника
- Обычный режим после сброса; дополнительная инверсия не включена
- Питание модуля
- Паспорт GMT144-8pinTFT указывает VCC3,0–5,0 В. В примере применяется только 3,3 В и логика 3,3 В. Диапазон VCC не разрешает 5 В на SDA/SCK/A0/RESET/CS. Не замыкайте перемычку обхода стабилизатора при питании 5 В. LED в первом тесте подключён к 3,3 В через дополнительный 100 Ом, не к GPIO.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| VCC | 3V3 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Питание 3,3 В в этом тесте. |
| GND | GND | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Общая земля. |
| CS | GPIO25 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Выбор дисплея, активный низкий. |
| RESET | GPIO26 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Активный низкий аппаратный сброс. |
| A0 | GPIO27 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Низкий уровень — команда; высокий — данные. |
| SDA | GPIO23 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Вход MOSI, не I²C. |
| SCK | GPIO18 | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Тактовая линия SPI. |
| LED | 3V3 через 100 Ом | Пример: классический ESP32 DevKitC с ESP32-WROOM-32; GPIO не универсальны для C3/C6/S3. Отдельное ограничение тока для первого теста; не питать от GPIO. Яркость снижена. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать TFT 1,44″ ST7735S · 128×128, SPI, V1.1 (1.44 SPI 128×128 V1.1; красная PCB, 8 контактов) в мой проект. Сначала уточни плату микроконтроллера, среду и задачу, сверь маркировку PCB и порядок контактов. Базовый пример относится только к классическому ESP32 DevKitC/ESP32-WROOM-32. Питание и логика 3,3 В; SDA — это MOSI. Профиль первого теста: INITR_144GREENTAB; rotation 0; смещения 2 / 3 при rotation 0; порядок BGR; Обычный режим после сброса; дополнительная инверсия не включена. Источник сопоставления: GMT144-8pinTFT (2018-10-17); GMT144-02;1.44TFT_C51spi-b.c. Это данные исходника и выбранной библиотеки, а не результаты аппаратного испытания. Учитывай, что родственные панели могут отличаться. Проверь рамку по четырём краям, RGB и ориентацию. Не называй Serial-печать подтверждением связи. Не подключай карту или шрифтовую память до успешного теста самого дисплея. Подготовь согласованную схему для моей платы, зависимости и минимальный пример. Не добавляй 5-вольтовую логику. Для LED/LEDA не заменяй питание от 3,3 В с ограничением тока выходом GPIO. Если ревизия отличается, уточни её схему, а не копируй случайный Adafruit tab.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Плата примера
ESP32 DevKitC / ESP32-WROOM-32Для других ESP32 выбираются их доступные GPIO.
- Библиотека
Adafruit ST7735 and ST7789 LibraryДополнительно Adafruit GFX Library и Adafruit BusIO через Library Manager.
- Профиль панели
INITR_144GREENTABСопоставлен с указанным разделом поставщика; цвет PCB не выбирает tab.
- Проверка
RGB-поля и белая рамка; код не испытан аппаратно4 МГц в примере — выбранная тестовая скорость, не паспортный максимум.
ESP32 DevKitC: первичная проверка RGB и рамки
cpp#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// Classic ESP32 DevKitC / ESP32-WROOM-32, Arduino-ESP32.
// SCK=18, MOSI=23, CS=25, DC/A0/RS=27, RES/RESET=26.
// VCC=3V3, GND=GND. LED/LEDA=3V3 through an external 100-ohm resistor.
Adafruit_ST7735 display(&SPI, 25, 27, 26);
void setup() {
Serial.begin(115200);
SPI.begin(18, -1, 23, 25);
display.initR(INITR_144GREENTAB);
display.setSPISpeed(4000000); // test setting, not the module maximum
display.setRotation(0);
const int16_t w = display.width();
const int16_t h = display.height();
display.fillScreen(ST77XX_BLACK);
display.fillRect(0, 0, w / 3, h, ST77XX_RED);
display.fillRect(w / 3, 0, w / 3, h, ST77XX_GREEN);
display.fillRect(2 * (w / 3), 0, w - 2 * (w / 3), h, ST77XX_BLUE);
display.drawRect(0, 0, w, h, ST77XX_WHITE);
display.setTextColor(ST77XX_WHITE);
display.setTextSize(1);
display.setCursor(3, 4);
display.print("B03 1.44 TFT");
Serial.println("Commands sent. Check RGB order and all four borders visually.");
}
void loop() {
delay(1000);
}Полный скетч. API сверено с первичным репозиторием Adafruit; профиль адресации/цвета сопоставлен с техническим архивом того же поставщика. Гамма и прочие значения стандартной библиотеки не названы заводской калибровкой. Компиляция и аппаратное испытание не выполнялись. При отсутствии рамки/неверных цветах сначала сверить ревизию и профиль; не повышать питание. SPI записи не сообщает, принят ли кадр.
