TFT 1.69″ ST7789 · 8P
1.69TFT, 8P; панель GMT169-01
Цветной экран со скруглёнными углами
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 1.69TFT, 8P; панель GMT169-01
Почти квадратный IPS-дисплей со скруглёнными углами удобен для компактного пользовательского интерфейса. На экран можно вывести крупные часы, показания нескольких датчиков, иконки состояния или меню; вычисления выполняет подключённый микроконтроллер.

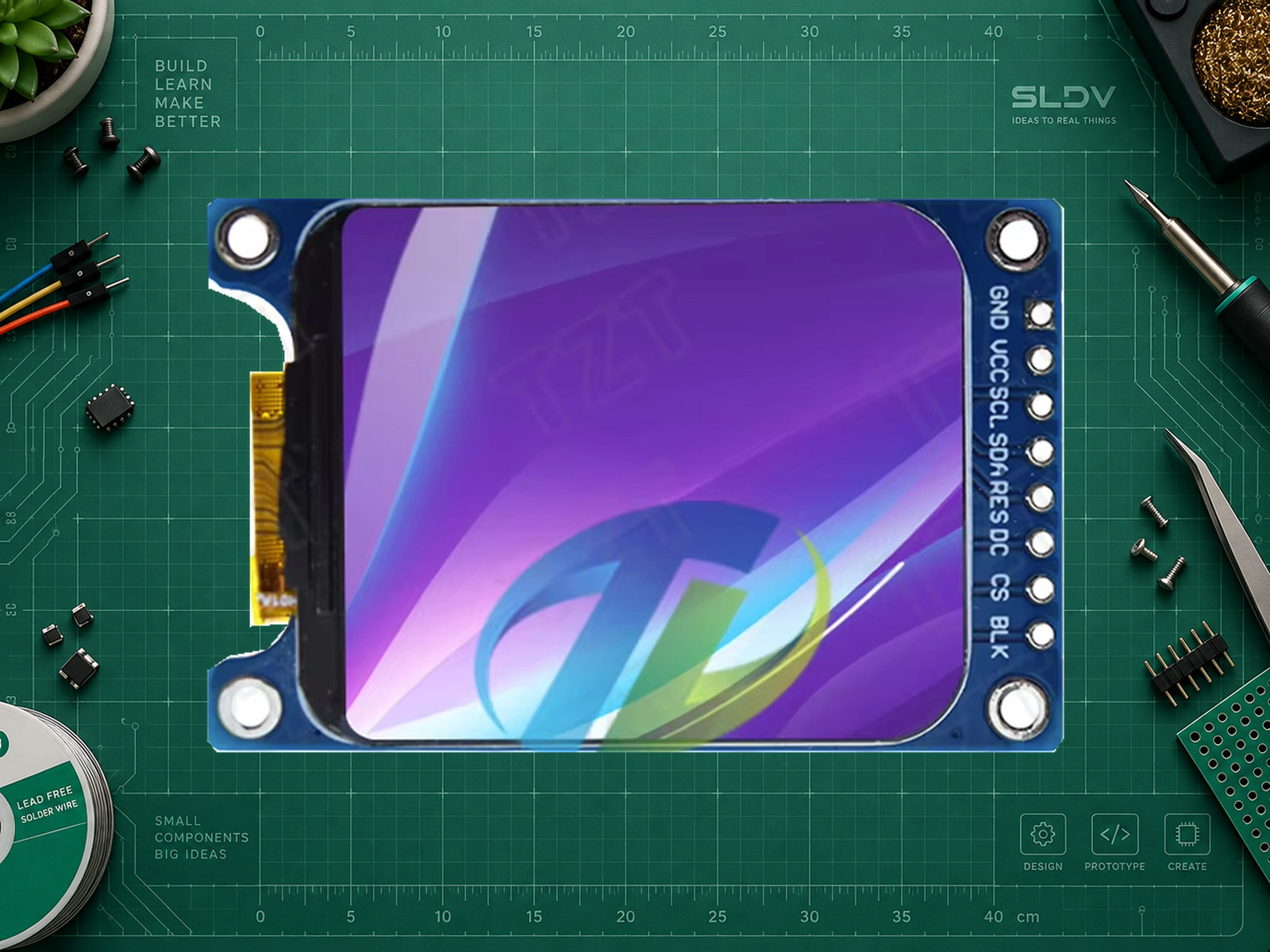

В карточке рассматривается готовая синяя плата с восемью выводами. На присланных материалах TZT и ShengYang показана такая компоновка; торговую марку не следует считать признаком отдельного контроллера. Документ GMT169-01 относится к стеклу с 12-контактным FPC. Его контакты и габариты нельзя выдавать за разъём и размеры всей платы.
Подтверждены 240×280 и семейство ST7789. В первичном PDF встречаются ST7789V3 и ST7789V2, поэтому точный суффикс здесь не фиксируется. Заявление 128×160 в форме объявления неверно для этого экрана. Геометрия скруглений требует не помещать важные элементы вплотную к углам.
Характеристики
- Диагональ
- 1.69 дюйм
- Разрешение
- 240×280
- Контроллер
- ST7789, суффикс ревизии не установлен
- Интерфейс
- spi
- Размерная группа
- Средний
- Питание модуля
- В примере VCC 3.3 В, все GPIO 3.3 В. Документированная плата-носитель имеет стабилизатор XC6206 и транзистор подсветки; 5 В на сигнальные выводы не подавать.
ПРАКТИКА

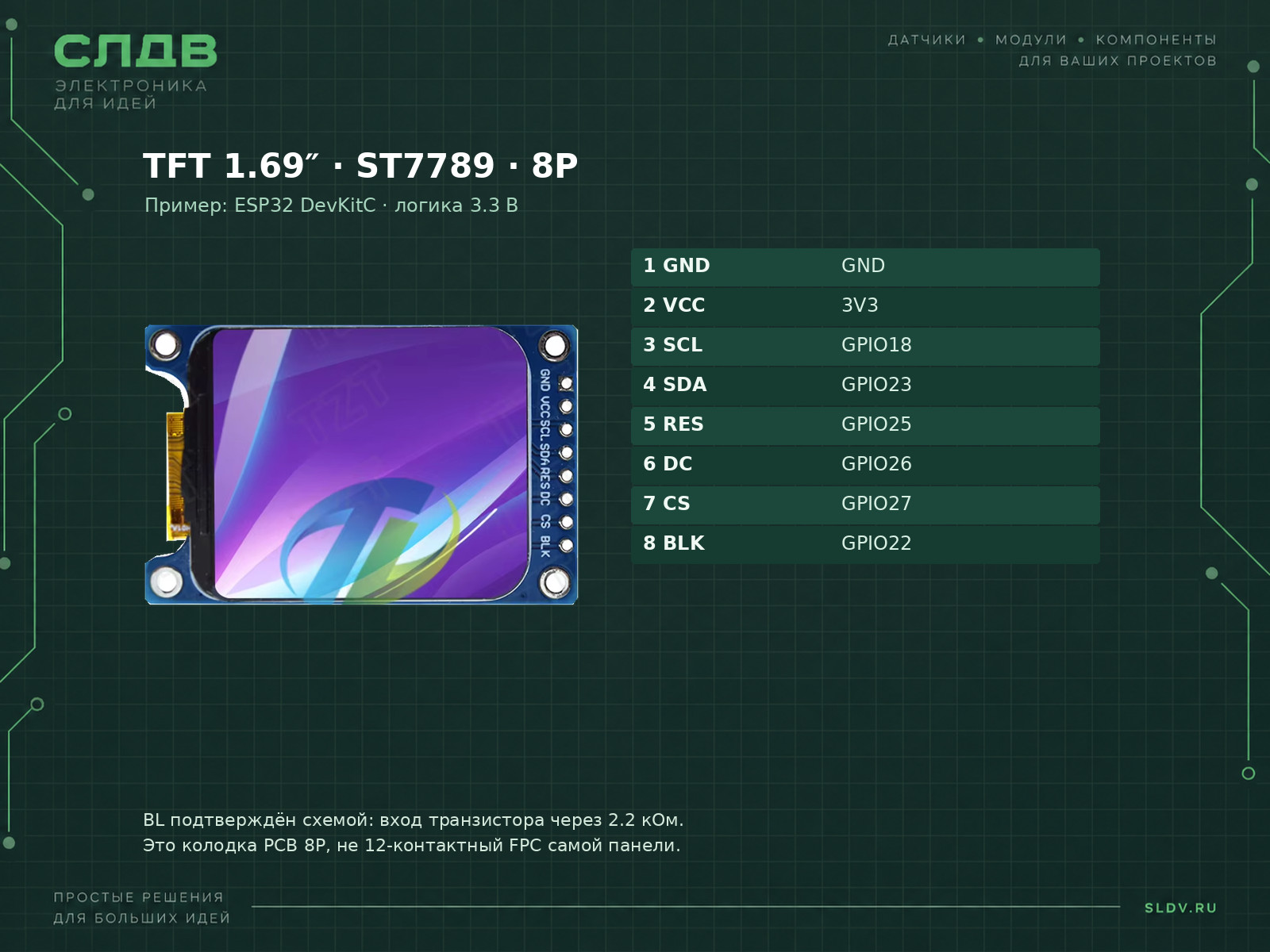

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| GND | GND | Общая земля. |
| VCC | 3V3 | Питание модуля, не GPIO. |
| SCL | GPIO18 | Тактовый сигнал SPI SCK; это не I²C. |
| SDA | GPIO23 | SPI MOSI; это не I²C. |
| RES | GPIO25 | ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32. |
| DC | GPIO26 | ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32. |
| CS | GPIO27 | ESP32 DevKitC, классический ESP32-WROOM-32; не универсальная распиновка ESP32. |
| BLK | GPIO22 | Управление подсветкой, HIGH в примере. Использовать 3.3 В логику. |
Подходит для ESP32, Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать 1.69TFT, 8P; панель GMT169-01. Сначала уточни точную плату микроконтроллера, среду, вариант модуля, маркировку разъёма и задачу. Проверь питание отдельно от уровней GPIO. Подготовь согласованные подключение, зависимости, минимальный пример и проверку изображения. Не переноси GPIO классического ESP32 на ESP32-C3/C6/S3. Не выдумывай неподтверждённые свойства платы.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Инициализация
display.init(240, 280, SPI_MODE0)Adafruit 1.11.0 поддерживает центрированную область 240×280, смещение Y=20.
ESP32 DevKitC + Arduino: окно 240×280
cpp#include <Arduino.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
// ESP32 DevKitC: CS, DC, MOSI, SCLK, RESET; software SPI.
Adafruit_ST7789 display(27, 26, 23, 18, 25);
void setup() {
pinMode(22, OUTPUT);
digitalWrite(22, HIGH);
display.init(240, 280, SPI_MODE0);
display.setRotation(1);
display.fillScreen(ST77XX_BLACK);
display.drawRect(0, 0, display.width(), display.height(), ST77XX_WHITE);
display.setTextColor(ST77XX_GREEN);
display.setTextSize(2);
display.setCursor(10, 18);
display.print("TFT 1.69");
}
void loop() {}
Полный исходный пример; API Adafruit 1.11.0 проверен. На физическом модуле не запускался. Рамка у скруглений может визуально уходить за маску стекла; контроль краёв делать в серединах сторон. Сверить колодку именно PCB 8P, а не FPC 12P.
