TFT 3.5″ ILI9486 · 36P Mega2560
3.5 TFTLCD Shield, 36P, ILI9486; схема MAR3513
Параллельный TFT-экран для Arduino Mega
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает 3.5 TFTLCD Shield, 36P, ILI9486; схема MAR3513
Модуль рассчитан на проекты с Arduino Mega2560, где можно выделить много выводов ради параллельной передачи изображения. Он подходит для приборной панели, графиков измерений, меню или демонстрации цветной графики. SD служит для хранения ресурсов; она не превращает дисплей в самостоятельный компьютер.

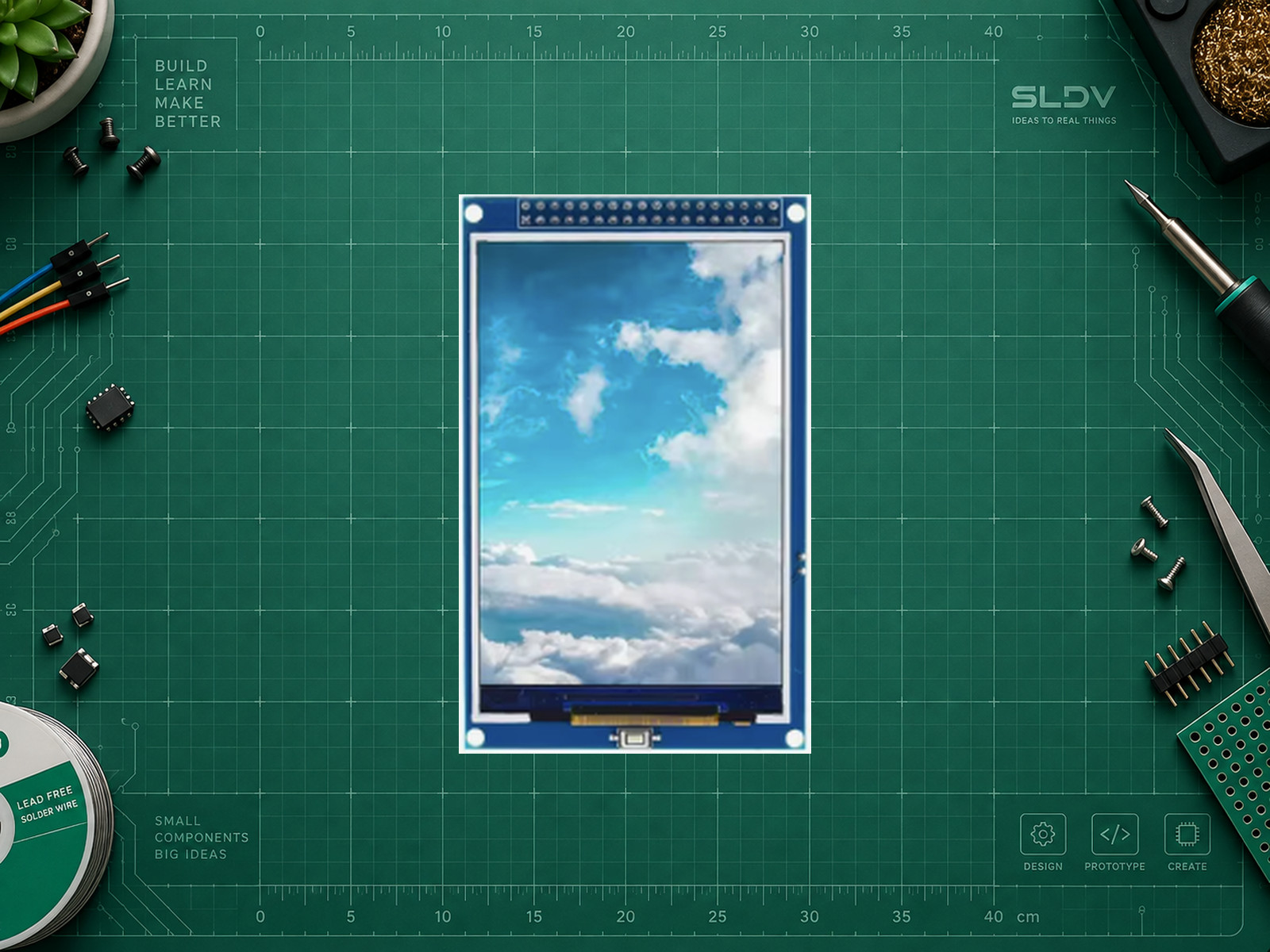

На фото показана синяя плата 3.5 TFTLCD Shield for Arduino Mega2560 с 36-контактным разъёмом. Данные дисплея передаются 16-битной параллельной шиной, а сигналы SPI на разъёме предназначены для дополнительных устройств, в том числе SD. Это не SPI-модуль ILI9488 и не серия MSP3525/ST7796U.
Подключение ниже соответствует документированной схеме MAR3513 и её 36-контактной колодке. Перед установкой проверяют ориентацию 5V/GND и все сигналы: похожие 34-контактные платы имеют другой разъём. Отдельные контакты F_CS и микросхемная площадка не гарантируют установленную Flash-память.
Характеристики
- Диагональ
- 3.5 дюйм
- Разрешение
- 320×480
- Контроллер
- ILI9486
- Интерфейс
- 16-bit parallel 8080; SPI для microSD
- Размерная группа
- Средний
- Разъём
- 36P, 2×18
- Размер по исходному фото
- 60.0 × 96.5 мм; первичный MAR3513: 60.3 × 96.6 мм
- Питание модуля
- Питание платы в примере 5 В от Mega2560. Схема MAR3513 содержит преобразователи уровней 5/3.3 В; это свойство готовой платы, а не самого ILI9486.
ПРАКТИКА

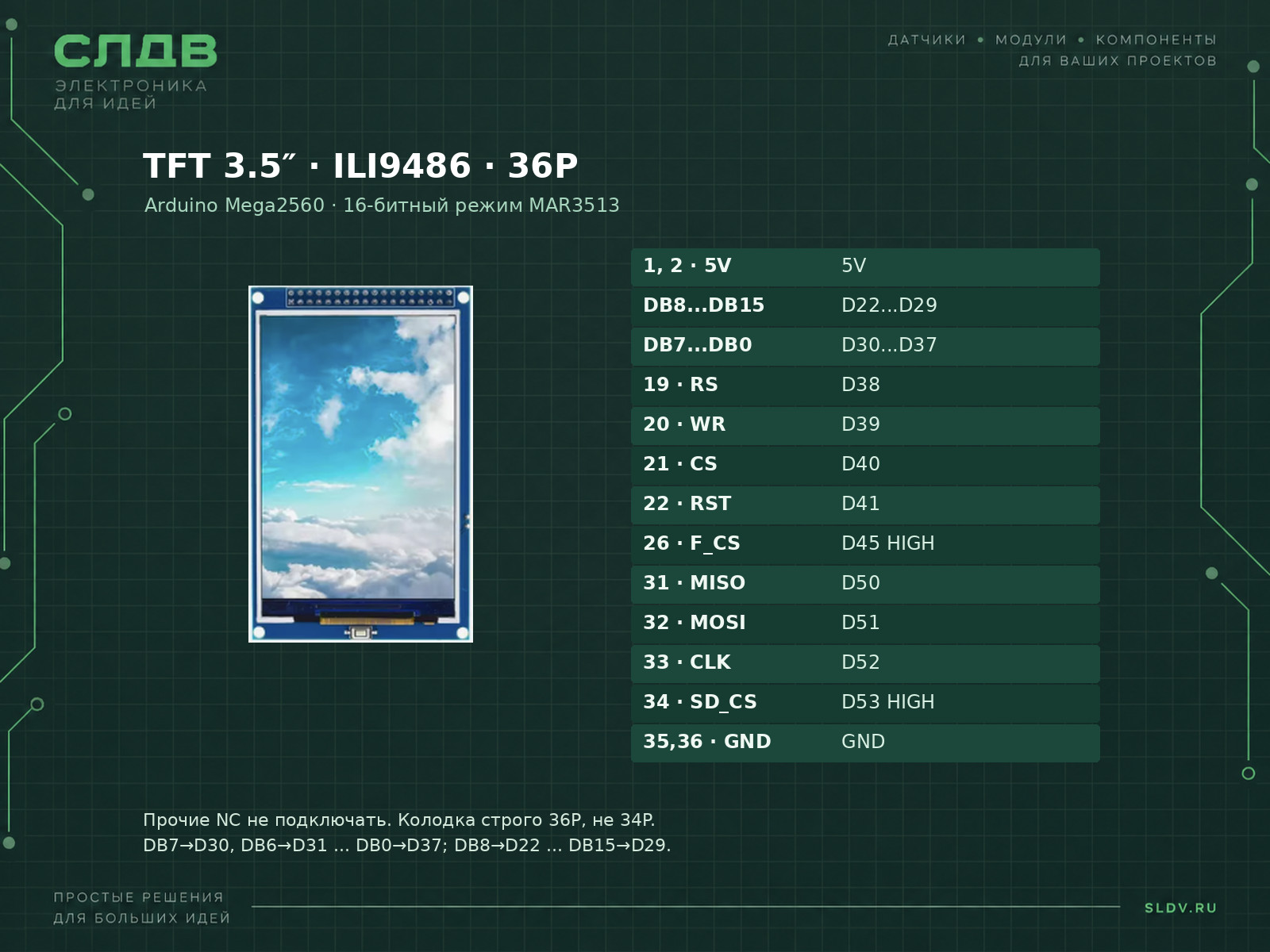

Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| 1, 2 · 5V | 5V | Arduino Mega2560; проверить ориентацию разъёма. |
| 3–10 · DB8–DB15 | D22–D29 | По порядку DB8→D22 … DB15→D29. |
| 11–18 · DB7–DB0 | D30–D37 | По порядку DB7→D30 … DB0→D37. |
| 19 · RS | D38 | HIGH — данные; LOW — команды. |
| 20 · WR | D39 | Строб записи 8080. |
| 21 · CS | D40 | Выбор LCD. |
| 22 · RST | D41 | Сброс LCD. |
| 23–25, 27–30 · NC | Не подключать | Резервные выводы. |
| 26 · F_CS | D45 | В примере HIGH, внешняя Flash не используется. |
| 31 · MISO | D50 | SD SPI. |
| 32 · MOSI | D51 | SD SPI. |
| 33 · CLK | D52 | SD SPI. |
| 34 · SD_CS | D53 | В примере HIGH, SD не используется. |
| 35, 36 · GND | GND | Общая земля. |
Подходит для Arduino. Выберите контакты по документации своей платы.
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги интегрировать 3.5 TFTLCD Shield, 36P, ILI9486; схема MAR3513. Сначала уточни точную плату микроконтроллера, среду, вариант модуля, маркировку разъёма и задачу. Проверь питание отдельно от уровней GPIO. Подготовь согласованные подключение, зависимости, минимальный пример и проверку изображения. Не переноси GPIO классического ESP32 на ESP32-C3/C6/S3. Не выдумывай неподтверждённые свойства платы.
Библиотеки
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Режим библиотеки
CONFIG_USE_8BIT_BUS 0Установить в lcd_mode.h библиотеки LCDWIKI_KBV; 0 означает 16 бит.
- Конструктор
LCDWIKI_KBV display(ILI9486, 40, 38, 39, -1, 41);Параметры: model, CS, DC/RS, WR, RD, RESET. RD отсутствует: -1.
Arduino Mega2560: три тестовых цвета
cpp#include <Arduino.h>
#include <LCDWIKI_GUI.h>
#include <LCDWIKI_KBV.h>
LCDWIKI_KBV display(ILI9486, 40, 38, 39, -1, 41);
void setup() {
pinMode(45, OUTPUT); digitalWrite(45, HIGH);
pinMode(53, OUTPUT); digitalWrite(53, HIGH);
display.Init_LCD();
}
void loop() {
display.Fill_Screen(0xF800); delay(1000);
display.Fill_Screen(0x07E0); delay(1000);
display.Fill_Screen(0x001F); delay(1000);
}
Полный пример для Mega2560, основан на API и распиновке комплекта LCDWIKI MAR3513 V1.0. Требуется 16-битная конфигурация lcd_mode.h. Физического теста не было; это не пример для Uno, ESP32 или платы 34P.
