TP4056 USB-C с защитой DW01A + 8205A
USB-C, TP4056 на 4,2 В, отдельные DW01A + 8205A, B+/B− и OUT+/OUT−
Заряд одного Li-ion/LiPo элемента на 4,2 В и отдельная защита цепи аккумулятора.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает USB-C, TP4056 на 4,2 В, отдельные DW01A + 8205A, B+/B− и OUT+/OUT−

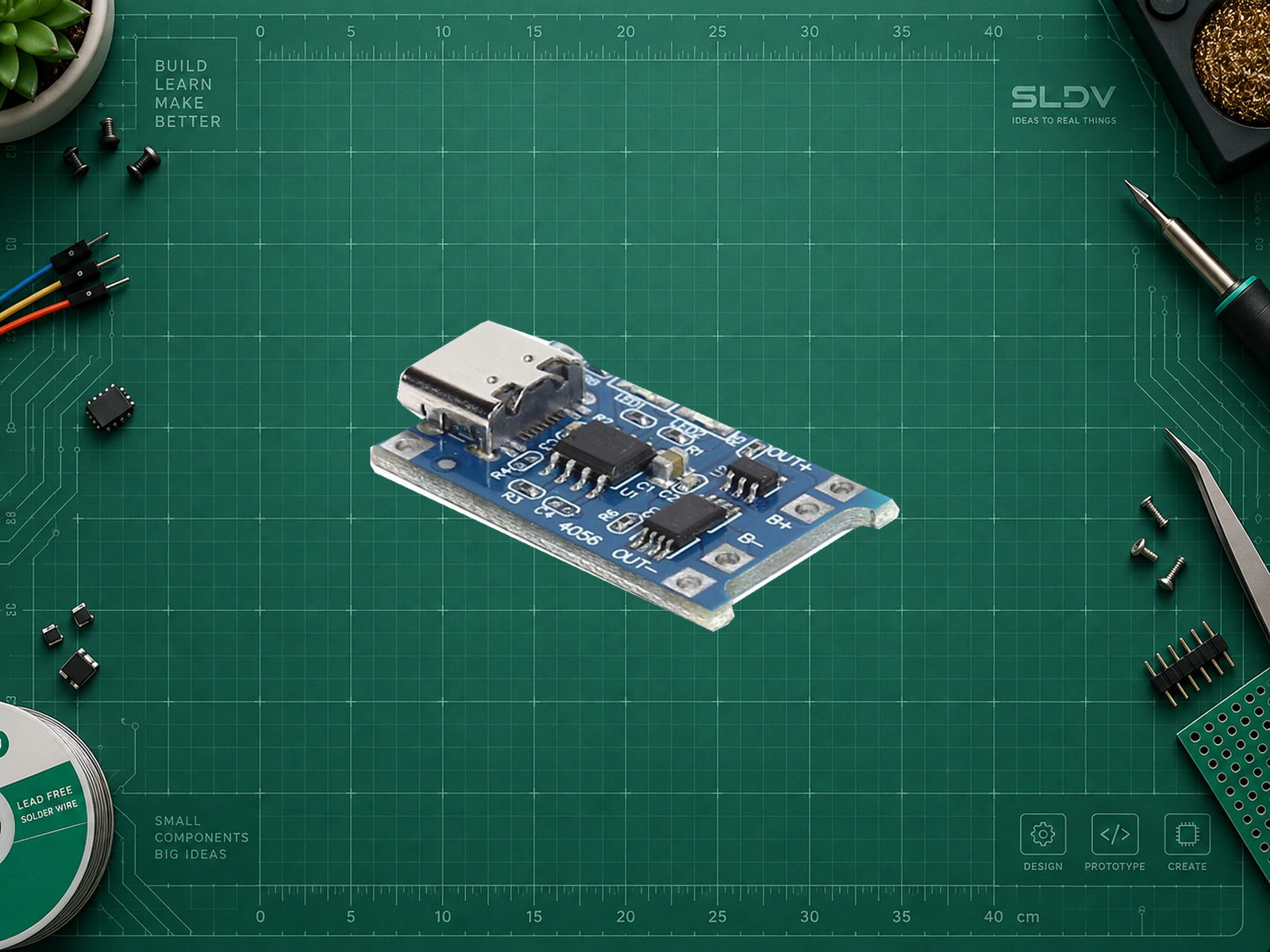

Фотография eElectronicParts показывает USB-C, отдельные корпуса зарядного контроллера, защиты и MOSFET, а также B+/B− и OUT+/OUT−. Продавец описывает плату как TP4056 с DW01A; маркировки микросхем на снимке не читаются, поэтому он не подтверждает их точный тип, изготовителя или суффикс. Электрическое описание и процедура ниже относятся к проверенному исполнению TP4056/DW01A/8205A: до подключения своей платы проверьте её маркировку, разводку и ток заряда. SLDV LAB удалил фон и выполнил пропорциональное масштабирование; разрешение на повторное использование фотографии не установлено.
Эта карточка описывает плату с тремя функциональными частями: USB-C подаёт питание, TP4056 выполняет линейный заряд CC/CV, а DW01A с двойным MOSFET 8205A отключает аккумулятор при некоторых аварийных режимах. На выбранном исполнении есть отдельные контакты аккумулятора B+/B− и защищённой нагрузки OUT+/OUT−. Плата только с TP4056 без этих защитных компонентов — другое исполнение.
Зарядка, защита аккумулятора и распределение питания — разные функции. TP4056 завершает заряд по малому току, но не имеет полноценного power-path/load-sharing для одновременного питания устройства: постоянно подключённая нагрузка способна помешать корректному завершению. OUT — напряжение аккумулятора, не стабилизированные 5 В. Для устройства, работающего во время зарядки, нужен специально спроектированный тракт питания.
Подходит только согласованный один элемент Li-ion/LiPo с зарядом до 4,2 В. LiFePO4, элементы с другим пределом и последовательные сборки не подходят. Ток задаёт резистор PROG; типовые 1 А нельзя автоматически применять к маленькому аккумулятору. Тепловая регулировка IC не означает контроля температуры элемента: на дешёвых платах TEMP часто отключён. USB-C сам по себе не означает поддержку PD или корректного питания от любого кабеля C–C.
USB-C плата с отдельными контактами B+/B− и OUT+/OUT−. Продавец eElectronicParts описывает её как TP4056 с DW01A; точные микросхемы на фотографии не читаются и отдельно не подтверждены. Процедура карточки применяется после проверки фактического исполнения.
Источник фотографии: https://www.eelectronicparts.com/products/5pcs-tp4056-type-c-usb-5v-1a-18650-lithium-battery-charging-dual-protection-dw01a-1 . Оригинал: https://www.eelectronicparts.com/cdn/shop/products/s-l1600_aeb558fc-4477-4796-930d-75fcecd41003_1024x1024.jpg?v=1599608375 . SLDV LAB выделил целый показанный модуль, удалил фон и выполнил равномерное масштабирование; реальные детали и маркировка сохранены. Схема соединений составлена по обозначениям выбранной платы и документированному примеру карточки. Разрешение на повторное использование фото не установлено; открытая лицензия не заявляется.
Характеристики
- Совместимая химия
- 1S Li-ion/LiPo, заряд до 4,2 В
- Номинальный предел зарядки TP4056
- 4.2 В
- Алгоритм
- Линейный CC/CV
- Ток зарядки
- Задаётся PROG, ограничивается аккумулятором и нагревом
- Защита выбранной платы
- Отдельные DW01A и двойной MOSFET 8205A
- Штатный полноценный power-path
- Нет
- Питание модуля
- Вход теста 5 В DC; аккумулятор 1S Li-ion/LiPo с конечным зарядом 4,2 В; OUT следует напряжению элемента. Не подавать на вход 9/12/20 В PD. Логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| USB-C / IN+ | Изолированный источник 5 В | Один источник питания; для стенда можно использовать входные площадки по маркировке. |
| IN− | Минус источника 5 В | Не перемыкать на B− без проверки схемы: обход защитного MOSFET недопустим. |
| B+ / B− | Плюс / минус симулятора 1S аккумулятора | В первом тесте симулятор, умеющий принимать зарядный ток, 3,7 В; соблюдать полярность. |
| OUT+ / OUT− | Нагрузка отключена во время первого теста зарядки | Реальная нагрузка должна использовать защищённые контакты, а не обходить их через B−. |
