XL6009: регулируемый повышающий модуль
Обычная четырёхконтактная boost-плата XL6009E1 с одним дросселем
Повышение постоянного напряжения для приборов и небольших электронных нагрузок.
Автор: SLDV LAB
Опубликовано · Обновлено
О МОДУЛЕ
Что делает Обычная четырёхконтактная boost-плата XL6009E1 с одним дросселем
Карточка относится к обычной повышающей плате XL6009E1 с одним дросселем и одним регулятором напряжения. Микросхема допускает разные топологии, но наличие XL6009 не делает готовый boost-модуль понижающе-повышающим: для SEPIC нужны другие соединения и компоненты.
Рабочий вход самой XL6009 начинается с 5 В. Питание от одного разряжающегося Li-ion элемента не является гарантированным режимом этой микросхемы. Надпись 4 А относится к току переключающего ключа, а 60 В — к предельному напряжению его вывода, не к безопасному выходу любой платы. Максимальный выход модуля определяется также диодом, конденсаторами и допустимым током дросселя.
При повышении напряжения выходной ток меньше входного с учётом потерь. Длительную мощность подтверждают нагревом и устойчивостью под реальной нагрузкой. Типовая boost-схема сохраняет путь от входа к выходу через диод, поэтому выключение ключа не изолирует нагрузку и не гарантирует защиты от короткого замыкания.

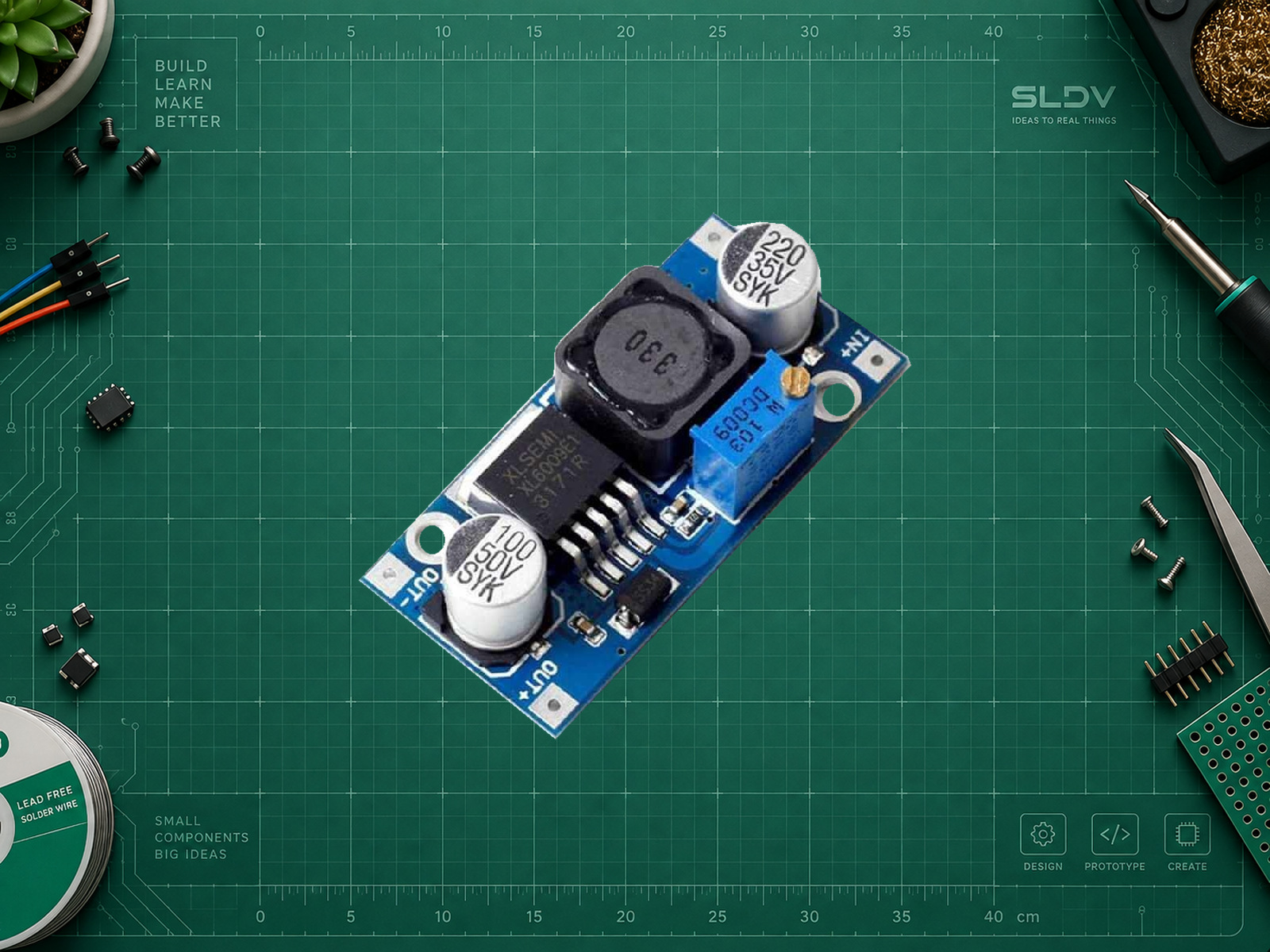

Однодроссельный повышающий модуль XL6009E1 с маркировкой XTW-SY-8. Положение клемм относится к этому исполнению; испытание9→12В проводится по инструкции карточки.
Источник фотографии: https://www.jsumo.com/xl6009-step-up-boost-regulator-board-125v-35v-out . Оригинал: https://www.jsumo.com/xl6009-step-up-boost-regulator-board-125v-35v-out-1193-53-B.jpg ; https://www.jsumo.com/xl6009-step-up-boost-regulator-board-125v-35v-out-1192-53-B.jpg . SLDV LAB удалил исходный фон и выполнил пропорциональное масштабирование; реальные детали и надписи сохранены. Схема первого подключения составлена SLDV LAB по маркировке выбранного исполнения и процедуре карточки. Условия повторного использования фотографии не установлены; открытая лицензия не заявляется.
Характеристики
- Микросхема
- XL6009E1
- Выбранная схема
- Boost, только повышение
- Рабочий VIN микросхемы
- 5–32 В
- Типовая частота IC
- 400 кГц
- Предел тока ключа, не выходной ток
- 4 А
- Непрерывный ток платы
- Зависит от VIN/VOUT, компонентов и охлаждения
- Питание модуля
- Пример: 9 В DC на входе, 12 В на выходе; рабочий вход IC 5–32 В. Не использовать паспортное напряжение ключа 60 В как выходной рейтинг платы; логического интерфейса нет.
ПРАКТИКА
Подключение
| Контакт модуля | Контакт платы | Назначение |
|---|---|---|
| IN+ | Плюс лабораторного источника 9 В | Ограничение 0,2 А для начального теста. |
| IN− | Минус источника | Общая земля выбранной неразвязанной платы. |
| OUT+ | Плюс мультиметра; затем резистор 1 кОм / 0,5 Вт | Выставить 12 В до соединения с нагрузкой. |
| OUT− | Минус мультиметра и второй вывод резистора | Не коротить выход для проверки защиты. |
ВАШ ПРОЕКТ · ВАШ ДАТЧИК
Интегрируйте модуль с ChatGPT
Скопируйте запрос в ChatGPT. Укажите свою плату и среду разработки — получите подключение и код для своего проекта.
Помоги подключить boost-модуль XL6009E1. Сначала уточни фото обеих сторон и топологию, диапазон источника, требуемый выход, постоянный и пусковой ток, номиналы конденсаторов и охлаждение. Не смешивай boost с SEPIC и рабочий вход 5–32 В с рейтингом ключа. Дай подключение и первый низковольтный тест, расчёт входного тока, защиту выхода и проверку температуры и пульсаций. Не обещай выходные 4 А. Прошивка не требуется.
Библиотеки
Ссылки на библиотеки для этой модели ещё не добавлены.
Установите библиотеку для своей среды и откройте пример из её документации.
Что именно прописать
- Вход теста
9 В DCВыше минимального рабочего входа XL6009.
- Выход теста
12 ВНастроить без конечного устройства; конденсаторы должны иметь подходящий запас напряжения.
- Нагрузка теста
1 кОм, не менее 0,5 ВтПри 12 В ток 12 мА, мощность 0,144 Вт.
Первое включение XL6009: 9 → 12 В
text1. Без питания проверить XL6009E1, топологию boost, маркировку входа/выхода и напряжения конденсаторов.
2. Соединить источник 9 В / ограничение 0,2 А с IN, мультиметр с OUT. Нагрузку не подключать.
3. Включить и настроить 12 В. Если выход нерегулируемый или плата быстро греется, выключить источник и проверить исполнение.
4. Выключить, добавить нагрузку 1 кОм / 0,5 Вт, затем повторить измерение напряжения и входного тока.
5. При переходе к реальному устройству рассчитать входную мощность с потерями, проверить нагрев, старт и пульсации. Предусмотреть предохранитель и защиту от переполюсовки.
6. Не пытаться получить понижение этим модулем, не питать его как гарантированный преобразователь от 1S Li-ion и не испытывать коротким замыканием.Схемно проверенная процедура без программирования, на физической плате не испытана. Малый ток нагрузки не подтверждает пригодность для более мощного режима.
